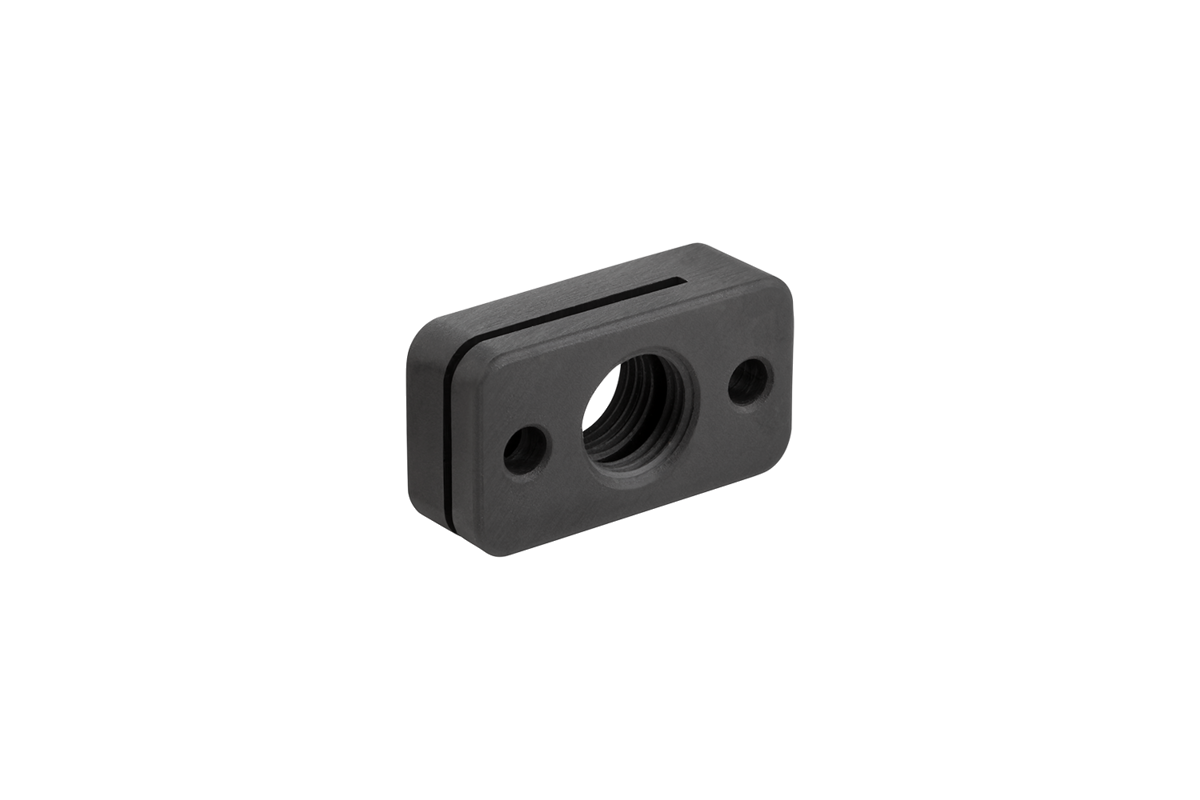

        Fästdelar, aluminium, Form A

Artikelbeskrivning/produktbilder

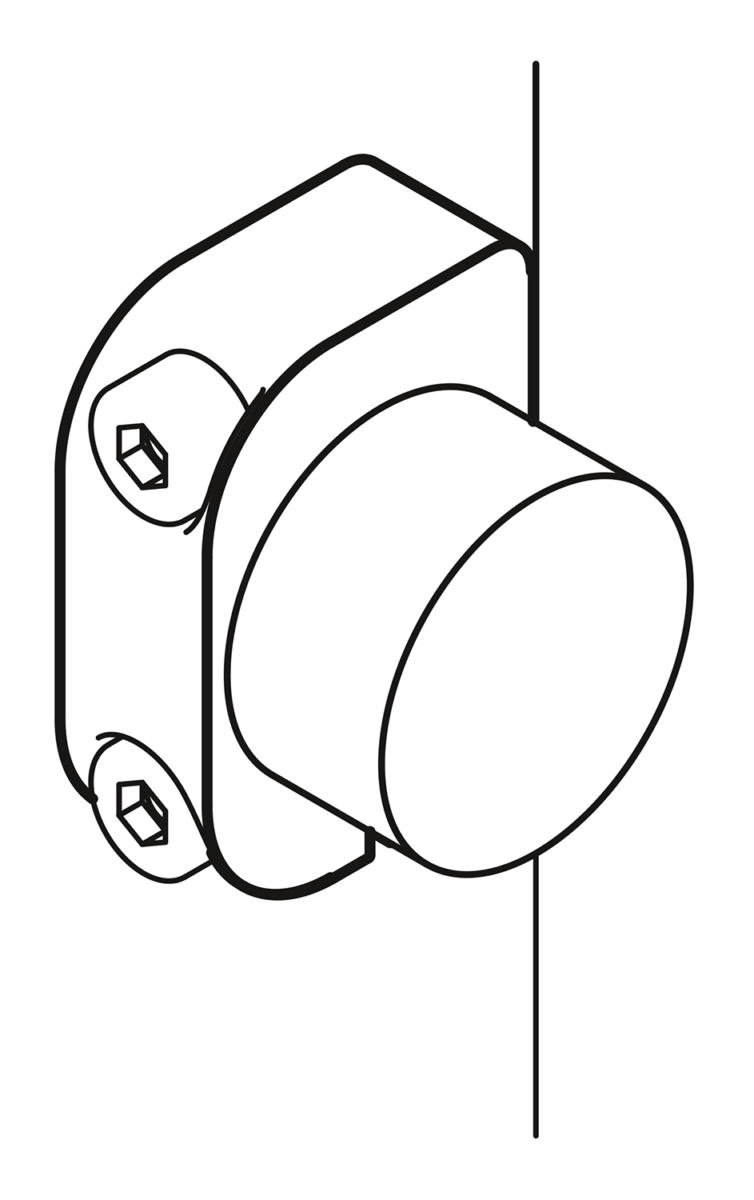

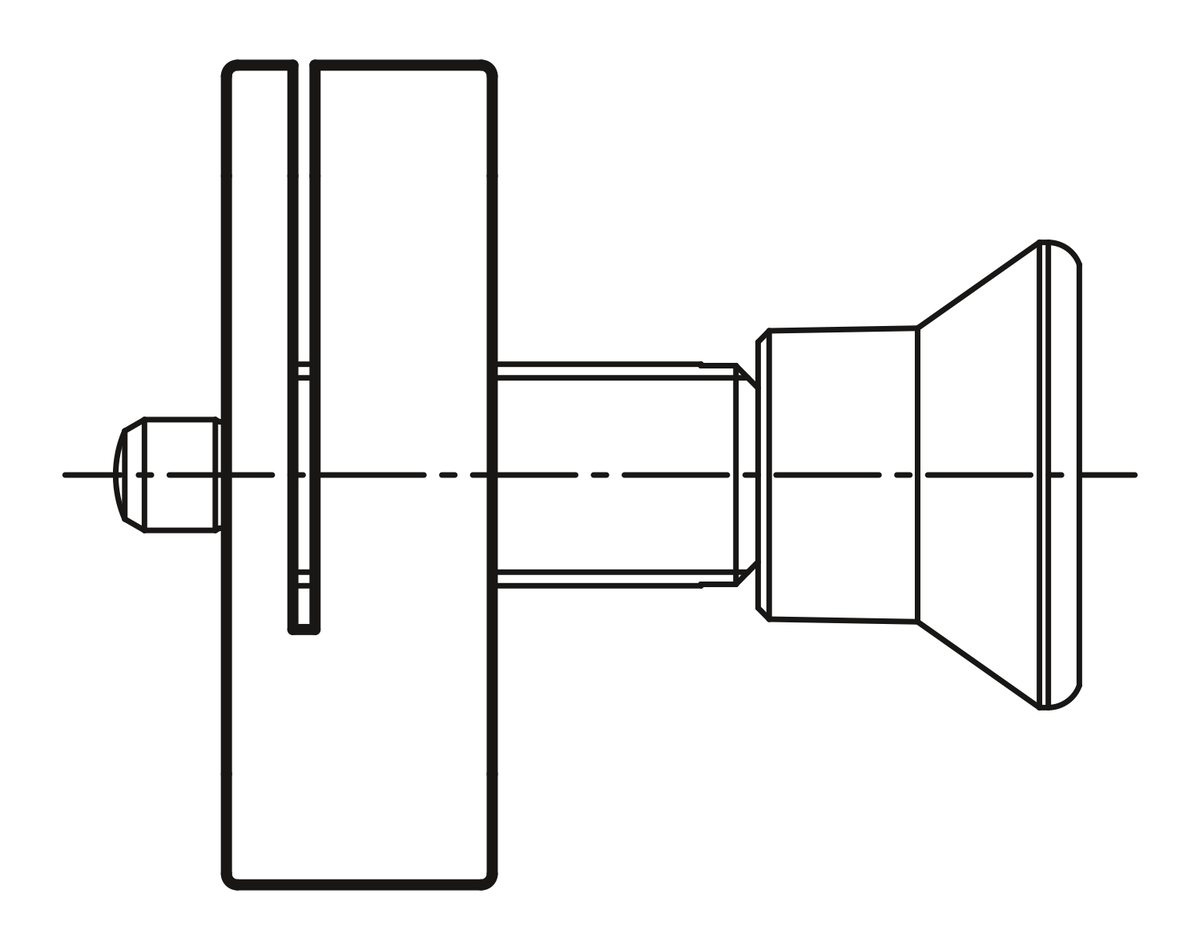

BeskrivningMaterial:Aluminium 3.2163.Utförande:Svart.Anmärkning:Fästdelarna är en monteringshjälp för spärreglar och inställningsbultar och utökar deras användningsområde. De kan även användas med cylinderskruvar DIN 912 / ISO 4762.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0638_A Fästdelar, aluminium, Form A

283 kB

Ritningar

Artikelval/-filter.

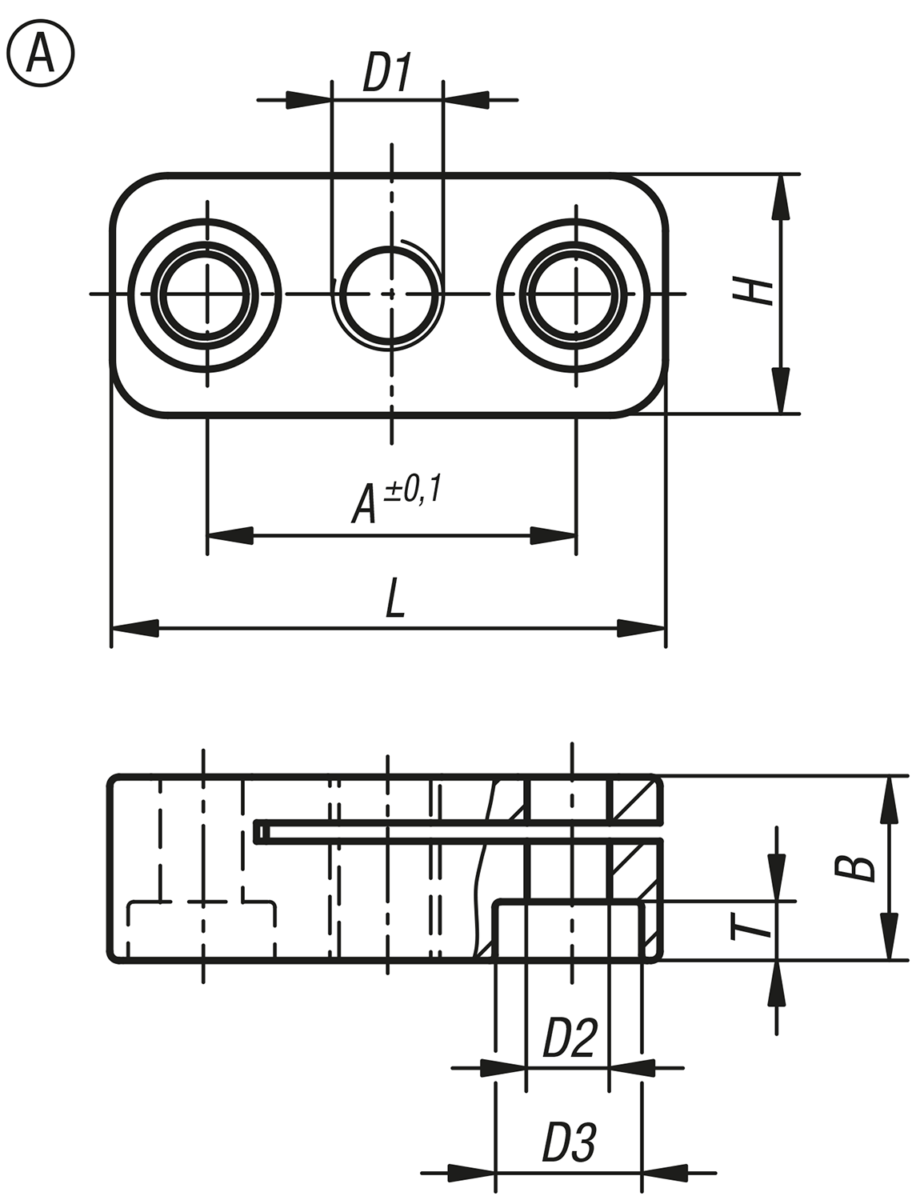

Beställningsnr.	Form	D1	D2	D3	A	B	H	H1	L	T	Pris
K0638.306	A	M6	4,5	8	20	10	13	-	30	3,2	23,94 SEK
K0638.3061	A	M6x0,75	4,5	8	20	10	13	-	30	3,2	23,94 SEK
K0638.308	A	M8	4,5	8	20	10	13	-	30	3,2	23,94 SEK
K0638.3081	A	M8x1	4,5	8	20	10	13	-	30	3,2	23,94 SEK
K0638.310	A	M10	5,5	10	24	12	18	-	37	3,9	28,69 SEK
K0638.3101	A	M10x1	5,5	10	24	12	18	-	37	3,9	28,69 SEK
K0638.312	A	M12	5,5	10	24	12	18	-	37	3,9	28,69 SEK
K0638.3121	A	M12x1,5	5,5	10	24	12	18	-	37	3,9	28,69 SEK
K0638.316	A	M16	5,5	10	32	15	25	-	46	3,9	37,62 SEK
K0638.3161	A	M16x1,5	5,5	10	32	15	25	-	46	3,9	37,62 SEK
K0638.320	A	M20	5,5	10	32	15	25	-	46	3,9	37,62 SEK
K0638.3201	A	M20x1,5	5,5	10	32	15	25	-	46	3,9	37,62 SEK
