Stånghandtag, rund, aluminium

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Bygelhandtag, stånghandtag, greppskålar
    - Stånghandtag, rund, aluminium

Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:Maskinhandtaget övertygar med en kombination av massivt utseende, hög stabilitet och extrem lätthet. Genom det patenterade fästsystemet kan det monteras från baksidan – på framsidan är inga skruvar synliga. Med sin lättrengjorda och slitstarka yta anpassar sig handtaget perfekt till omgivningen.Material:Runt rör aluminium EN AW-6060.
Gängad bussning i stål.

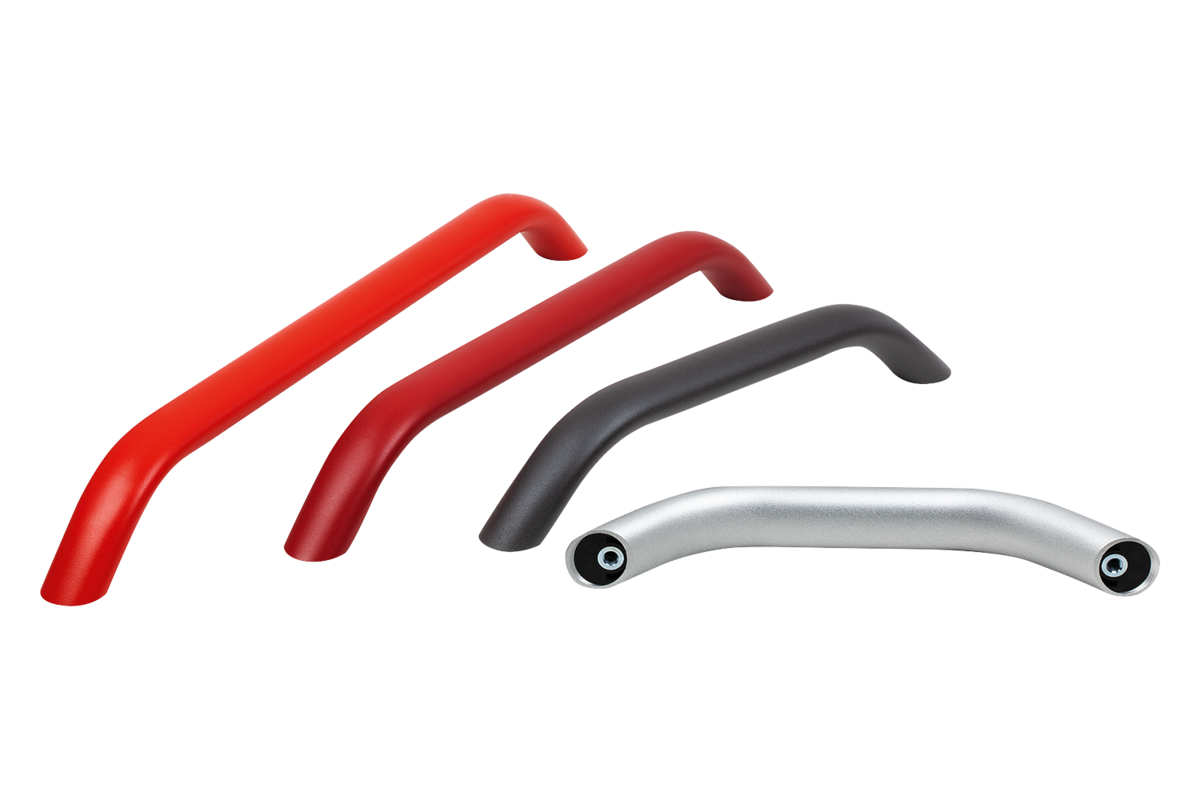

Utförande:Anodiserat i naturfärg resp. pulverlackerat svart, rubinrött RAL 3003 eller trafikrött RAL 3020
Anmärkning:Fästmaterial ingår inte i leveransen. För säkert och permanent fäste rekommenderas cylinderskruvar med insexkant och gängsäkring.Montage:Maskinhandtaget kan fästas från baksidan. För detta används DIN-cylinderskruvar med insexkant eller sexkantskruvar med gängstorlek M8.Fördelar:Trots att handtaget ser massivt ut är det mycket lätt.
Tidlös och elegant design.
Ergonomisk handtagsform.
Patenterat fästsystem för montering från baksidan.
Tillbehör:K0869 Cylinderskruvar med insexkant, DIN 912 / DIN EN ISO 4762, med gängsäkring
K0869 Cylinderskruvar med insexkant, DIN 912 / DIN EN ISO 4762
K0871 Sexkantskruvar DIN 933 / DIN EN ISO 4017
Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0795 Stånghandtag, rund, aluminium

270 kB

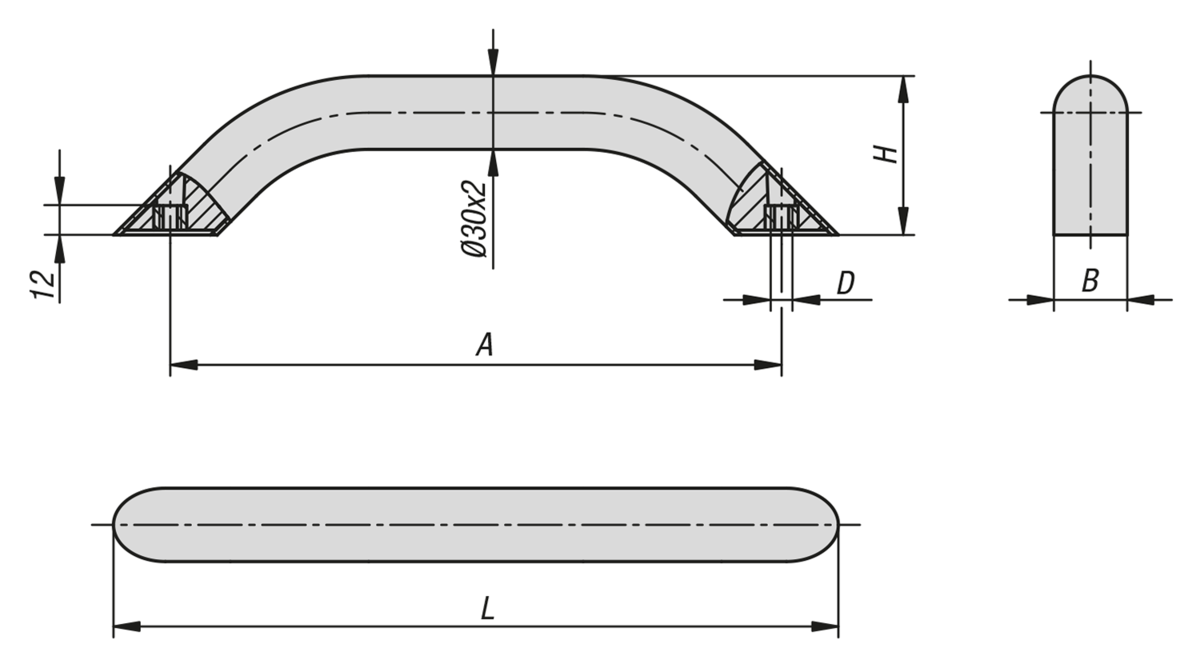

Ritningar

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	Grundkroppens yta	A	B	D	H	L	Bärförmåga N	Pris
K0795.250083	natur	eloxerad	250	30	M8	65	296,4	1000	229,80 SEK
K0795.300083	natur	eloxerad	300	30	M8	65	346,4	1000	244,01 SEK
K0795.400083	natur	eloxerad	400	30	M8	65	446,4	1000	264,91 SEK
K0795.500083	natur	eloxerad	500	30	M8	65	546,4	1000	301,59 SEK
K0795.250081	svart	pulverbelagd	250	30	M8	65	296,4	1000	229,80 SEK
K0795.300081	svart	pulverbelagd	300	30	M8	65	346,4	1000	244,01 SEK
K0795.400081	svart	pulverbelagd	400	30	M8	65	446,4	1000	264,91 SEK
K0795.500081	svart	pulverbelagd	500	30	M8	65	546,4	1000	301,59 SEK
K0795.2500827	rubinrött RAL3003	pulverbelagd	250	30	M8	65	296,4	1000	229,80 SEK
K0795.3000827	rubinrött RAL3003	pulverbelagd	300	30	M8	65	346,4	1000	244,01 SEK
K0795.4000827	rubinrött RAL3003	pulverbelagd	400	30	M8	65	446,4	1000	264,91 SEK
K0795.5000827	rubinrött RAL3003	pulverbelagd	500	30	M8	65	546,4	1000	301,59 SEK
K0795.2500884	trafikrött RAL 3020	pulverbelagd	250	30	M8	65	296,4	1000	229,80 SEK
K0795.3000884	trafikrött RAL 3020	pulverbelagd	300	30	M8	65	346,4	1000	244,01 SEK
K0795.4000884	trafikrött RAL 3020	pulverbelagd	400	30	M8	65	446,4	1000	264,91 SEK
K0795.5000884	trafikrött RAL 3020	pulverbelagd	500	30	M8	65	546,4	1000	301,59 SEK
