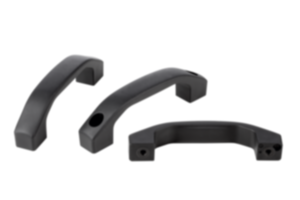

BeskrivningMaterial:Termoplast PA (polyamid), glaskuleförstärkt.
Bussningar, fästskruvar, brickor och muttrar i stål eller rostfritt stål.
Utförande:Svartgrå.Anmärkning:Detta bygelhandtag utmärker sig genom storleken och att det är skönt att hålla i.
Form A innehåller fästskruvar samt lämpliga brickor och muttrar.

Påskruvningsmåttet ”A” gäller när handtaget har monterats. I omonterat skick kan det avvika på grund av böjningsspänningen vid urtagningen ur formen.
Montage:Form A från manöversidan.
Form B från baksidan.
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K1060 Bygelhandtag i plast 121 kB

Ritningar (total översikt)

Bygelhandtag i plast

Bygelhandtag i plast, monteras framifrån

Mer information

Ritningar

Bygelhandtag i plast, monteras framifrån

Artikelval/-filter.

Beställningsnr.FormMaterial
komponent
ABCDHH1LSBärförmåga
N
CADTillb.PrisBeställ
K1060.1100051Astål100179,5M53320122201000 45,53 SEK
K1060.1120061Astål1202111,4M63925146241000 53,81 SEK
K1060.1140081Astål1402414,2M84530170281000 68,88 SEK
K1060.1100052Arostfritt stål100179,5M53320122201000 51,77 SEK
K1060.1120062Arostfritt stål1202111,4M63925146241000 59,95 SEK
K1060.1140082Arostfritt stål1402414,2M84530170281000 78,68 SEK

Bygelhandtag i plast, monteras bakifrån

Mer information

Ritningar

Bygelhandtag i plast, monteras bakifrån

Artikelval/-filter.

Beställningsnr.FormMaterial
komponent
ABCDHLSTBärförmåga
N
CADTillb.PrisBeställ
K1060.2100051Bstål100179,5M5331222091000 53,17 SEK
K1060.2120061Bstål1202111,4M63914624121000 60,27 SEK
K1060.2140081Bstål1402414,2M84517028121000 79,11 SEK
K1060.2100052Brostfritt stål100179,5M5331222091000 61,13 SEK
K1060.2120062Brostfritt stål1202111,4M63914624121000 69,42 SEK
K1060.2140082Brostfritt stål1402414,2M84517028121000 91,16 SEK
