Greppskålar aluminium fällbara

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Bygelhandtag, stånghandtag, greppskålar
    - Greppskålar aluminium fällbara

Artikelbeskrivning/produktbilder

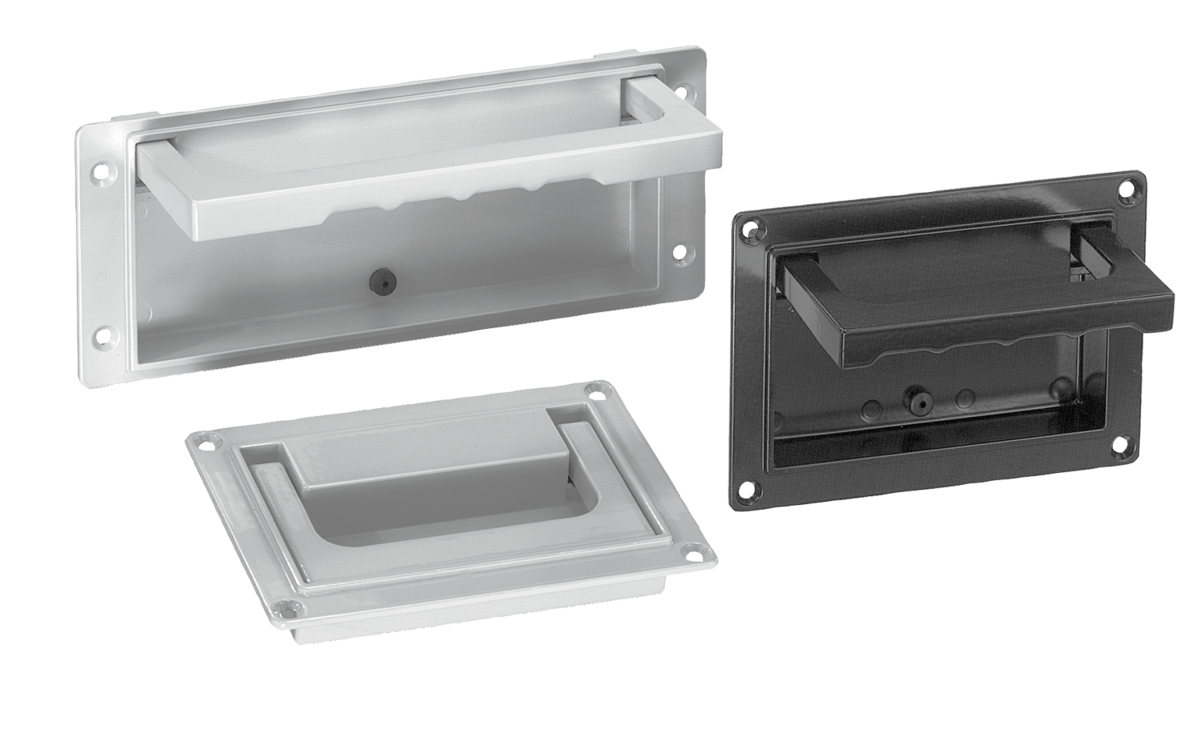

BeskrivningMaterial:Aluminiumpressgjutgods.Utförande:Skål och handtag pulverlackerade i halvmatt svart eller ljusgrått.Anmärkning:De fällbara greppskålarna har en modern design som gör att de kan användas överallt där solida och snygga handtag behövs.
Fällbara greppskålar Form A har ett snäpplås som håller handtaget i vilo- och arbetsläge.

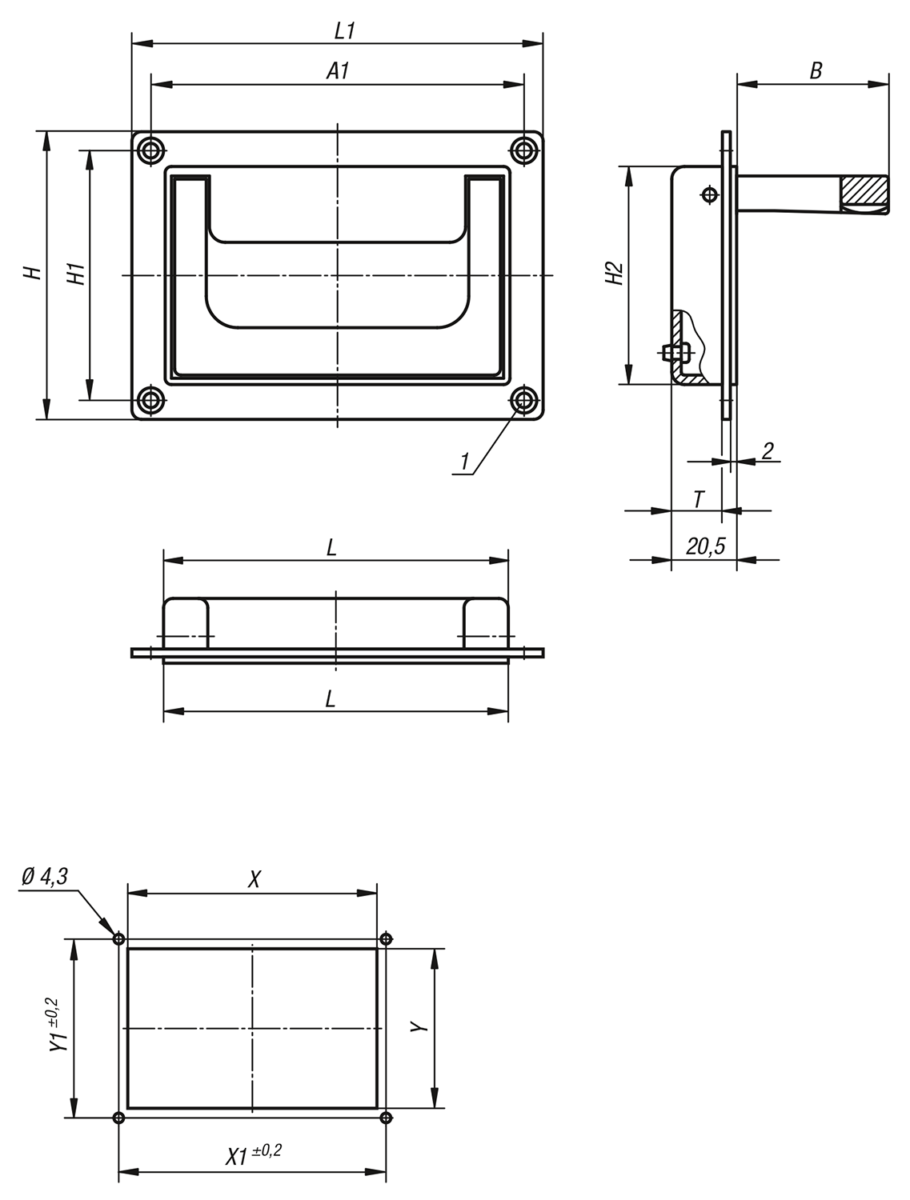

På fällbara greppskålar Form B går handtaget automatiskt tillbaka när det har använts.Montage:De fällbara greppskålarna kan monteras framför eller bakom husets vägg i samma öppning.Ritningsinformation:

1) för försänkt M4-skruv

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0240 Greppskålar aluminium fällbara

156 kB

Ritningar

Artikelöversikt (komprimerad)

Artikelval/-filter.

Beställningsnr.	Form	Färg grundkropp	A1	B	H	H1	H2	L	L1	T	X	X1	Y	Y1	Bärförmåga N	Pris
K0240.07911811	A	svart	118	48	91	79	69	109	130	16	110	118	70,5	79	500	317,16 SEK
K0240.05018411	A	svart	184	51	80	50	72	170	200	16	171	184	73	50	500	317,16 SEK
K0240.07911812	A	ljusgrå RAL 7035	118	48	91	79	69	109	130	16	110	118	70,5	79	500	317,16 SEK
K0240.05018412	A	ljusgrå RAL 7035	184	51	80	50	72	170	200	16	171	184	73	50	500	317,16 SEK
K0240.07911821	B	svart	118	48	91	79	69	109	130	16	110	118	70,5	79	500	362,31 SEK
K0240.05018421	B	svart	184	51	80	50	72	170	200	16	171	184	73	50	500	362,31 SEK
K0240.07911822	B	ljusgrå RAL 7035	118	48	91	79	69	109	130	16	110	118	70,5	79	500	362,31 SEK
K0240.05018422	B	ljusgrå RAL 7035	184	51	80	50	72	170	200	16	171	184	73	50	500	362,31 SEK
