Bygelhandtag

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Bygelhandtag, stånghandtag, greppskålar
    - Bygelhandtag

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Runt stål.Utförande:Slipat, borstat och mattförkromat eller svart, pulverlackerat med fin struktur.Anmärkning:Kan levereras som enkelt bygelhandtag eller vinklat.Montage:Från baksidan.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0230 Bygelhandtag

112 kB

Ritningar (total översikt)

Bygelhandtag, Form A

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Färg grundkropp	A	B	D	H	L	Bärförmåga N	Pris
K0230.200081	A	matt kromat	200	130	M8	70	220	1000	353,11 SEK
K0230.350081	A	matt kromat	350	130	M8	70	370	1000	428,03 SEK
K0230.200082	A	svart pulverlackerad	200	130	M8	70	220	1000	283,51 SEK
K0230.350082	A	svart pulverlackerad	350	130	M8	70	370	1000	341,72 SEK

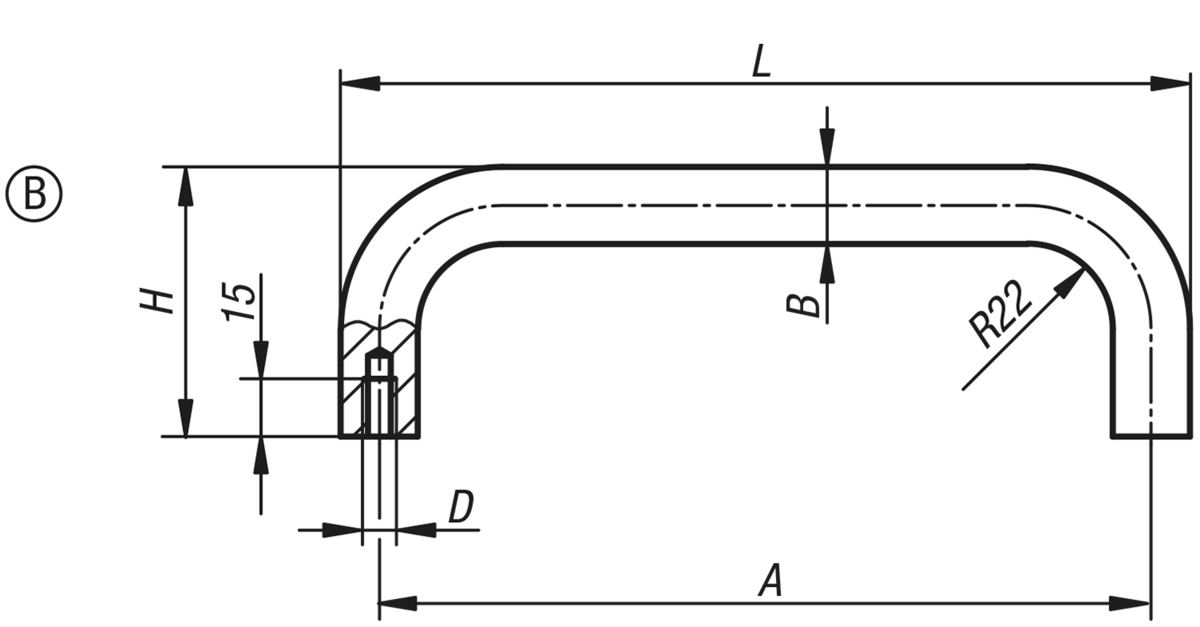

Bygelhandtag, Form B

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Färg grundkropp	A	B	D	H	L	Bärförmåga N	Pris
K0230.200083	B	matt kromat	200	20	M8	70	220	1000	298,45 SEK
K0230.250083	B	matt kromat	250	20	M8	70	270	1000	320,19 SEK
K0230.300083	B	matt kromat	300	20	M8	70	320	1000	339,94 SEK
K0230.350083	B	matt kromat	350	20	M8	70	370	1000	361,36 SEK
K0230.200084	B	svart pulverlackerad	200	20	M8	70	220	1000	179,01 SEK
K0230.250084	B	svart pulverlackerad	250	20	M8	70	270	1000	192,18 SEK
K0230.300084	B	svart pulverlackerad	300	20	M8	70	320	1000	204,09 SEK
K0230.350084	B	svart pulverlackerad	350	20	M8	70	370	1000	213,50 SEK
