Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hållare av glaskuleförstärkt termoplast.
Handtagsrör av rostfritt stål 1.4301.
Insatser av rostfritt stål 1.4305.Utförande:Svarta hållare med fin struktur.
Finslipade handtagsrör.
Finsvarvade insatser.Anmärkning:Röret sitter stadigt på plasttappen med klämflikar.
Stänkvattenskyddade genom O-ringar.
Olika fästinsatser kan användas för skruvmontage framifrån, bakifrån och i varandra.
Handtag med skruvhuvudsinsats levereras med fästmaterial av rostfritt stål.

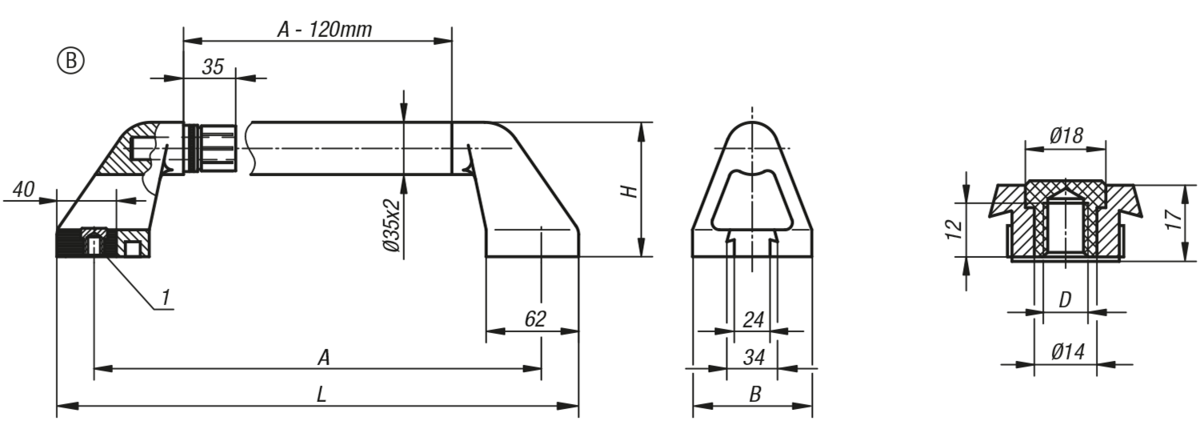

Handtag med gänginsats levereras utan skruvar.Ritningsinformation:

1) Skruvhuvudsinsats (A) resp. gänginsats (B).

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0226_B Stånghandtag Form B med gängad insats

116 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	A	B	D	H	L	Bärförmåga N	Pris
K0226.300102	B	300	80	M10	90	350	1000	843,63 SEK
K0226.350102	B	350	80	M10	90	400	1000	888,78 SEK
K0226.400102	B	400	80	M10	90	450	1000	939,57 SEK
K0226.500102	B	500	80	M10	90	550	1000	1 022,54 SEK
K0226.600102	B	600	80	M10	90	650	1000	1 115,02 SEK
