Stånghandtag, Form B

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Bygelhandtag, stånghandtag, greppskålar
    - Stånghandtag
      - Stånghandtag, Form B

Artikelbeskrivning/produktbilder

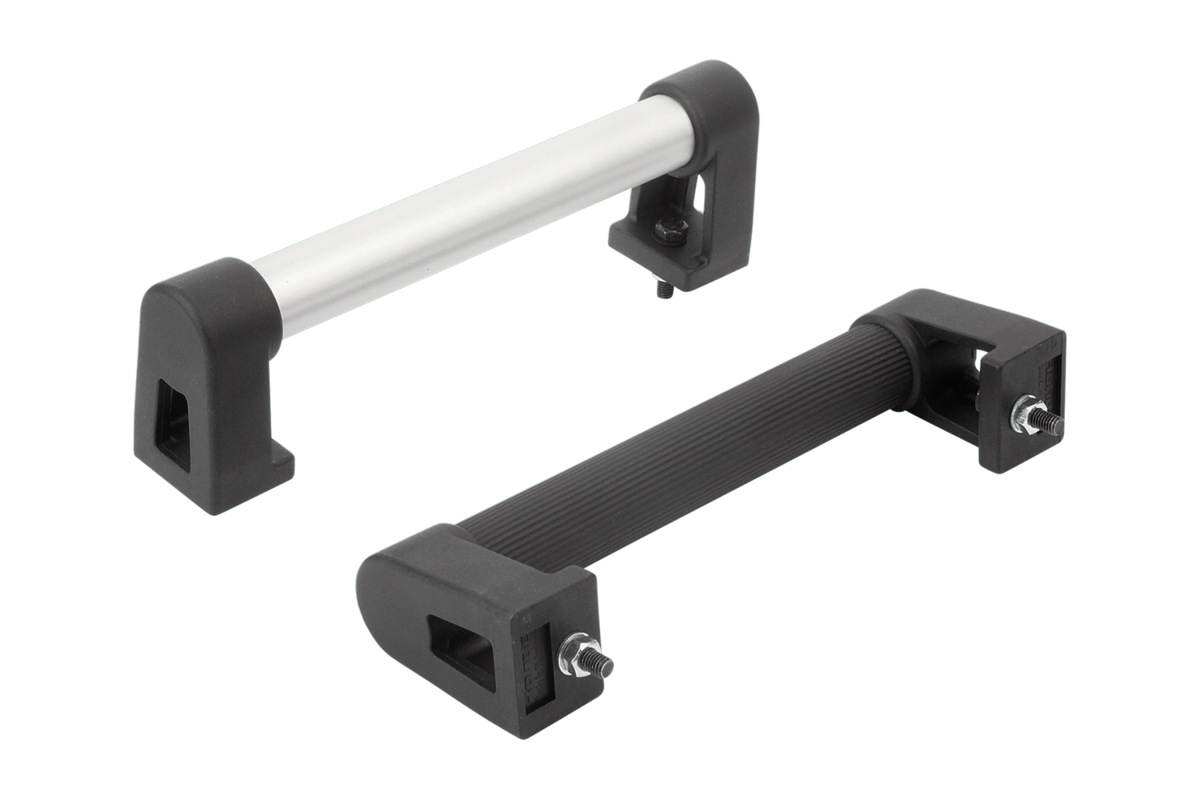

BeskrivningMaterial:Handtagsrör av aluminium EN AW-6060.
Hållare av glaskuleförstärkt polyamid.Utförande:Handtagsröret anodiserat i naturfärg eller med räfflat plastöverdrag, svart.Anmärkning:Handtagets hållare har 2 resp. 4 trekantiga PVC-profiler vid rörfästet. När man trycker in handtagsröret skavs de av så att handtaget sitter säkert.
Svarta, förzinkade fästskruvar samt passande brickor och muttrar medföljer.

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0223_B Stånghandtag, Form B

125 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	Form	A	B	D	H	L	Bärförmåga N	Pris
K0223.150303	natur	B	150	48	M8x25	80	200	1000	161,35 SEK
K0223.200303	natur	B	200	48	M8x25	80	250	1000	170,34 SEK
K0223.300303	natur	B	300	48	M8x25	80	350	1000	188,73 SEK
K0223.400303	natur	B	400	48	M8x25	80	450	1000	207,86 SEK
K0223.500303	natur	B	500	48	M8x25	80	550	1000	226,04 SEK
K0223.150302	svart	B	150	48	M8x25	80	200	1000	188,73 SEK
K0223.200302	svart	B	200	48	M8x25	80	250	1000	199,91 SEK
K0223.300302	svart	B	300	48	M8x25	80	350	1000	221,96 SEK
K0223.400302	svart	B	400	48	M8x25	80	450	1000	244,11 SEK
K0223.500302	svart	B	500	48	M8x25	80	550	1000	265,85 SEK
