      - Stånghandtag, Form A

Artikelbeskrivning/produktbilder

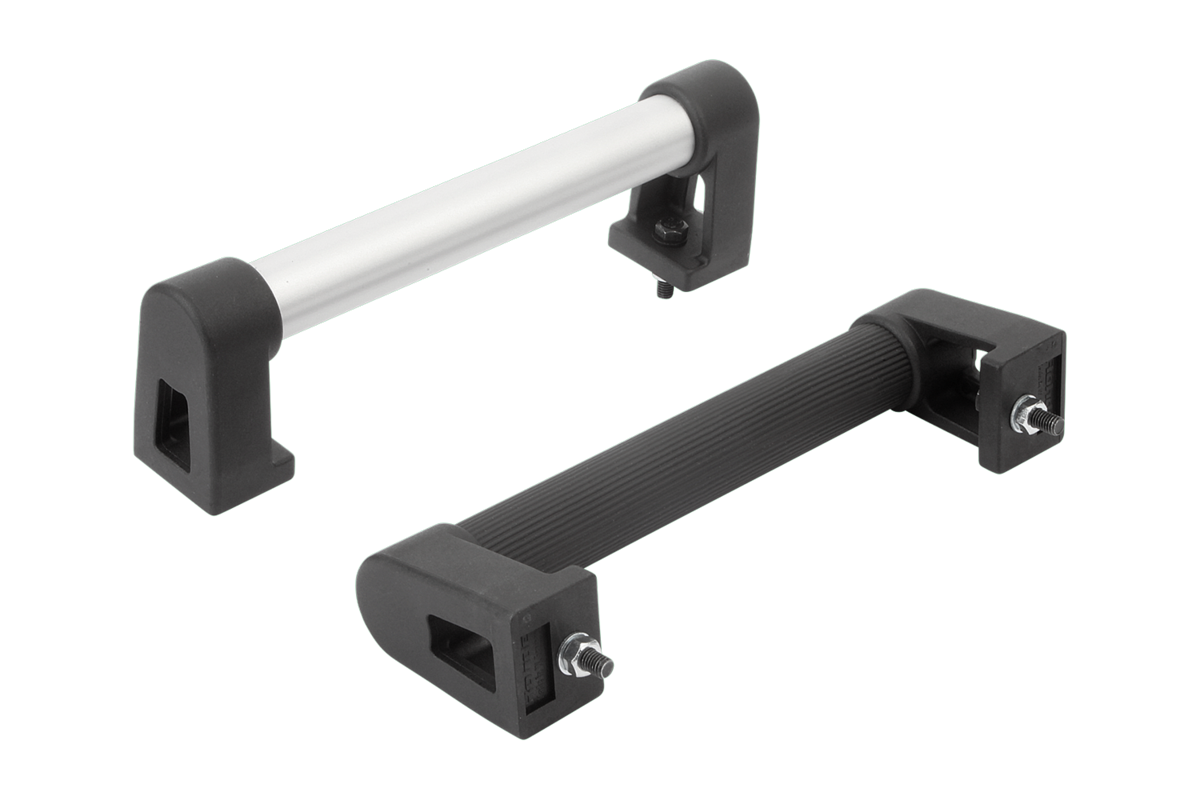

BeskrivningMaterial:Handtagsrör av aluminium EN AW-6060.
Hållare av glaskuleförstärkt polyamid.Utförande:Handtagsröret anodiserat i naturfärg eller med räfflat plastöverdrag, svart.Anmärkning:Handtagets hållare har 2 resp. 4 trekantiga PVC-profiler vid rörfästet. När man trycker in handtagsröret skavs de av så att handtaget sitter säkert.
Svarta, förzinkade fästskruvar samt passande brickor och muttrar medföljer.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0223_A Stånghandtag, Form A

119 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	Form	A	B	D	H	L	Bärförmåga N	Pris
K0223.150203	natur	A	150	32	M5x20	55,5	184	1000	127,49 SEK
K0223.200203	natur	A	200	32	M5x20	55,5	234	1000	136,38 SEK
K0223.300203	natur	A	300	32	M5x20	55,5	334	1000	154,77 SEK
K0223.400203	natur	A	400	32	M5x20	55,5	434	1000	172,74 SEK
K0223.500203	natur	A	500	32	M5x20	55,5	534	1000	191,14 SEK
K0223.150202	svart	A	150	32	M5x20	55,5	184	1000	151,64 SEK
K0223.200202	svart	A	200	32	M5x20	55,5	234	1000	162,18 SEK
K0223.300202	svart	A	300	32	M5x20	55,5	334	1000	184,34 SEK
K0223.400202	svart	A	400	32	M5x20	55,5	434	1000	205,24 SEK
K0223.500202	svart	A	500	32	M5x20	55,5	534	1000	227,71 SEK
