    - Stånghandtag i aluminium eller rostfritt stål med handtagsfästen i plast och vinklad kant på bägge sidor

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Hållare av svart, glaskuleförstärkt termoplast.
Handtagsrör av aluminium EN AW-6060 eller rostfritt stål 1.4301.

Utförande:Handtagsrör aluminium slipat och anodiserat i naturfärg eller med räfflat plastöverdrag.
Handtagsrör rostfritt stål, finslipat.Anmärkning:Handtagets hållare har 4 klämflikar vid rörfästet. När man trycker in handtagsröret skavs de av så att handtaget sitter säkert.
Svarta, förzinkade fästskruvar och passande mellanläggsbrickor och muttrar medföljer.Montage:Från manöversidan.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0222 Stånghandtag i aluminium eller rostfritt stål med handtagsfästen i plast och vinklad kant på bägge sidor

163 kB

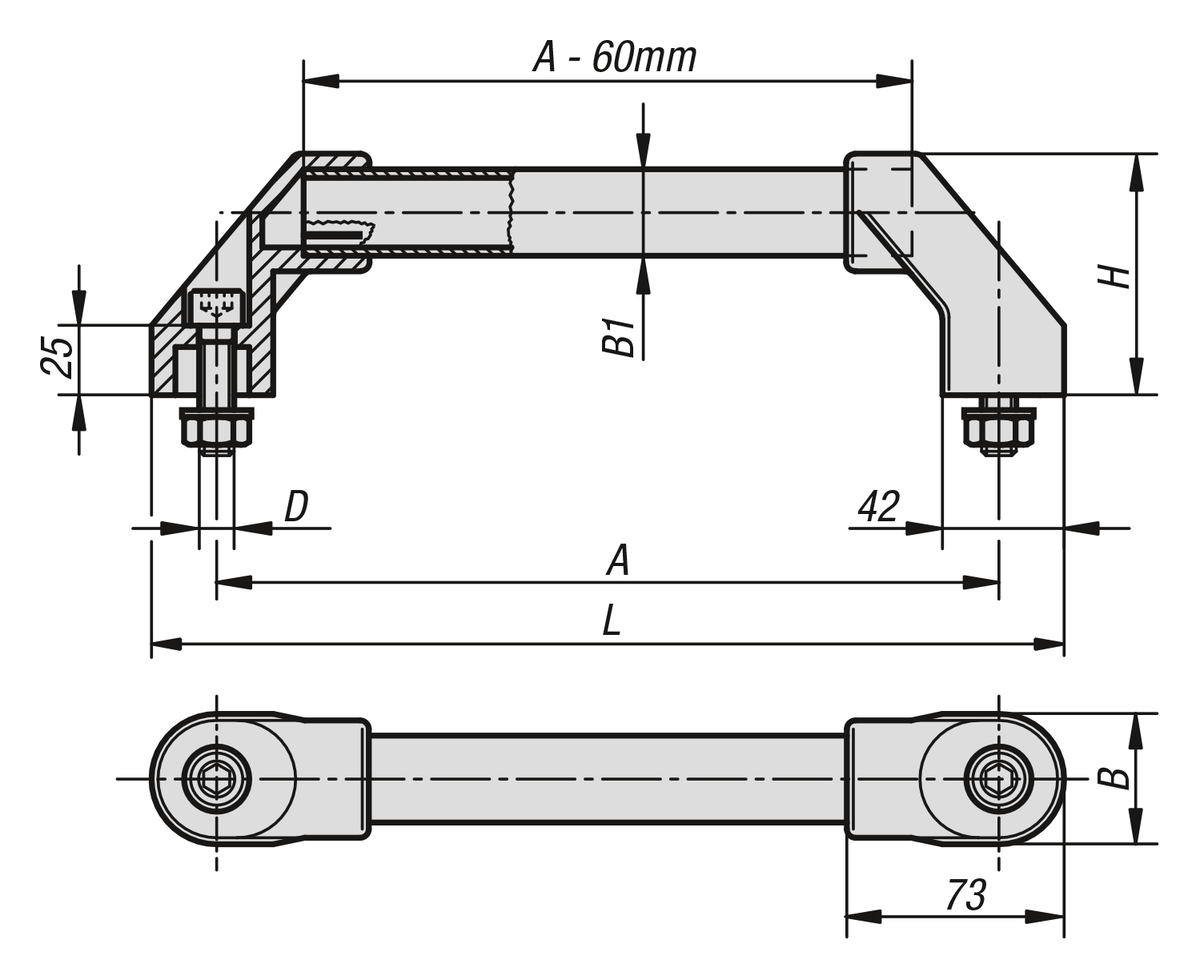

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	Grundkroppens yta	A	B	B1	D	H	L	Bärförmåga N	Pris
K0222.2501	aluminium	slipad och anodiserad	250	44	30X1,5	M10x45	80	294	1000	194,80 SEK
K0222.3001	aluminium	slipad och anodiserad	300	44	30X1,5	M10x45	80	344	1000	205,13 SEK
K0222.3501	aluminium	slipad och anodiserad	350	44	30X1,5	M10x45	80	394	1000	215,25 SEK
K0222.4001	aluminium	slipad och anodiserad	400	44	30X1,5	M10x45	80	444	1000	225,05 SEK
K0222.5001	aluminium	slipad och anodiserad	500	44	30X1,5	M10x45	80	544	1000	247,22 SEK
K0222.6001	aluminium	slipad och anodiserad	600	44	30X1,5	M10x45	80	644	1000	266,69 SEK
K0222.2502	aluminium	räfflat plastöverdrag	250	44	30X1,5	M10x45	80	294	1000	225,05 SEK
K0222.3002	aluminium	räfflat plastöverdrag	300	44	30X1,5	M10x45	80	344	1000	237,21 SEK
K0222.3502	aluminium	räfflat plastöverdrag	350	44	30X1,5	M10x45	80	394	1000	248,83 SEK
K0222.4002	aluminium	räfflat plastöverdrag	400	44	30X1,5	M10x45	80	444	1000	262,93 SEK
K0222.5002	aluminium	räfflat plastöverdrag	500	44	30X1,5	M10x45	80	544	1000	286,71 SEK
K0222.6002	aluminium	räfflat plastöverdrag	600	44	30X1,5	M10x45	80	644	1000	310,82 SEK
K0222.2503	rostfritt stål	-	250	44	30X1,5	M10x45	80	294	1000	281,66 SEK
K0222.3003	rostfritt stål	-	300	44	30X1,5	M10x45	80	344	1000	294,57 SEK
K0222.3503	rostfritt stål	-	350	44	30X1,5	M10x45	80	394	1000	307,92 SEK
K0222.4003	rostfritt stål	-	400	44	30X1,5	M10x45	80	444	1000	321,15 SEK
K0222.5003	rostfritt stål	-	500	44	30X1,5	M10x45	80	544	1000	362,48 SEK
K0222.6003	rostfritt stål	-	600	44	30X1,5	M10x45	80	644	1000	390,46 SEK
