Bygelhandtag

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Bygelhandtag, stånghandtag, greppskålar
    - Bygelhandtag

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Handtagsstång av aluminium.
Hållare av glaskuleförstärkt polyamid.Utförande:Handtagsstången matterad och anodiserad i naturfärg eller svart.
Svarta, halvmatta hållare i fin struktur.Montage:Från manöversidan.Ritningsinformation:

1) Spärrtandsmutter

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0216 Bygelhandtag

159 kB

Ritningar (total översikt)

Bygelhandtag Form A

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Färg grundkropp	A	B	D	H	L	Bärförmåga N	Pris
K0216.05501	A	svart	55	12	M5	40	70	1000	64,79 SEK
K0216.08801	A	svart	88	12	M5	40	103	1000	69,81 SEK
K0216.10001	A	svart	100	12	M5	40	115	1000	71,48 SEK
K0216.12001	A	svart	120	12	M5	40	135	1000	74,40 SEK
K0216.18001	A	svart	180	12	M5	40	195	1000	83,39 SEK
K0216.23501	A	svart	235	12	M5	40	250	1000	91,86 SEK
K0216.05503	A	natur	55	12	M5	40	70	1000	61,14 SEK
K0216.08803	A	natur	88	12	M5	40	103	1000	64,48 SEK
K0216.10003	A	natur	100	12	M5	40	115	1000	65,95 SEK
K0216.12003	A	natur	120	12	M5	40	135	1000	68,04 SEK
K0216.18003	A	natur	180	12	M5	40	195	1000	74,40 SEK
K0216.23503	A	natur	235	12	M5	40	250	1000	80,37 SEK

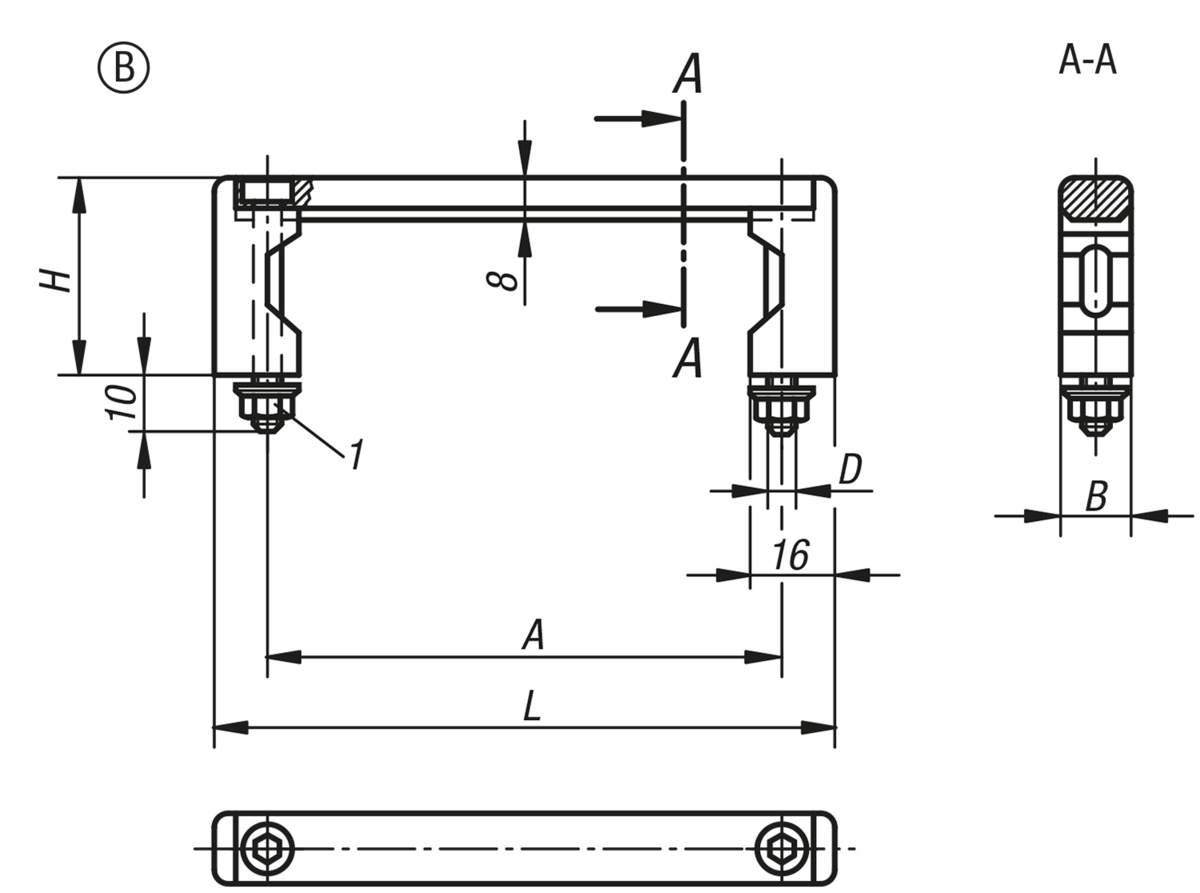

Bygelhandtag Form B

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Färg grundkropp	A	B	D	H	L	Bärförmåga N	Pris
K0216.055101	B	svart	55	12	M5	40	75	1000	98,97 SEK
K0216.088101	B	svart	88	12	M5	40	108	1000	103,66 SEK
K0216.100101	B	svart	100	12	M5	40	120	1000	106,07 SEK
K0216.120101	B	svart	120	12	M5	40	140	1000	109,00 SEK
K0216.180101	B	svart	180	12	M5	40	200	1000	119,03 SEK
K0216.235101	B	svart	235	12	M5	40	255	1000	127,18 SEK
K0216.055103	B	natur	55	12	M5	40	75	1000	93,12 SEK
K0216.088103	B	natur	88	12	M5	40	108	1000	97,50 SEK
K0216.100103	B	natur	100	12	M5	40	120	1000	98,55 SEK
K0216.120103	B	natur	120	12	M5	40	140	1000	101,89 SEK
K0216.180103	B	natur	180	12	M5	40	200	1000	110,98 SEK
K0216.235103	B	natur	235	12	M5	40	255	1000	119,03 SEK
