Bygelhandtag, ovala

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Bygelhandtag, stånghandtag, greppskålar
    - Bygelhandtag, ovala

Artikelbeskrivning/produktbilder

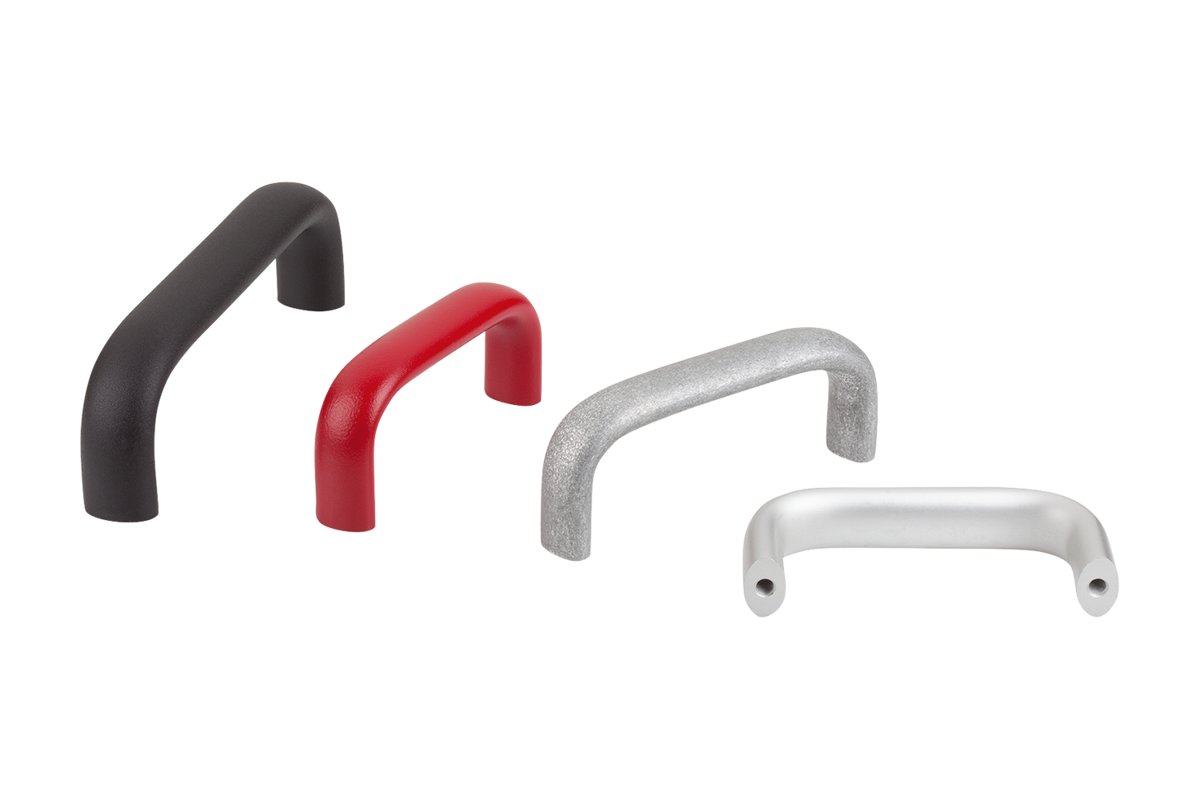

BeskrivningMaterial:Oval aluminiumprofil EN AW-6060.Utförande:Svart eller rubinröd RAL 3003 pulverlackerat, anodiserat i naturfärg eller blankt och planslipat.Anmärkning:Dessa bygelhandtag är mycket stabila och kan även användas där det krävs robust hantering. Det blanka, planslipade utförandet kan lackeras eller ytbehandlas efter monteringen.Montage:Från baksidan.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0204 Bygelhandtag, ovala

116 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	Grundkroppens yta	A	B	B1	D	H	L	T	Bärförmåga N	Status	Pris
K0204.10001	svart	pulverbelagd	100	21	13	M6	50	113	12	1000		72,11 SEK
K0204.11201	svart	pulverbelagd	112	21	13	M6	50	125	12	1000		74,72 SEK
K0204.1120108	svart	pulverbelagd	112	25	17	M8	55	129	14	1000		87,99 SEK
K0204.12001	svart	pulverbelagd	120	21	13	M6	50	133	12	1000		76,19 SEK
K0204.1200108	svart	pulverbelagd	120	25	17	M8	55	137	14	1000		89,56 SEK
K0204.12801	svart	pulverbelagd	128	21	13	M6	50	141	12	1000		77,23 SEK
K0204.1280108	svart	pulverbelagd	128	25	17	M8	55	145	14	1000		91,23 SEK
K0204.1600106	svart	pulverbelagd	160	21	13	M6	50	173	12	1000		84,76 SEK
K0204.16001	svart	pulverbelagd	160	25	17	M8	55	177	14	1000		97,92 SEK
K0204.18001	svart	pulverbelagd	180	25	17	M8	55	197	14	1000		101,27 SEK
K0204.19201	svart	pulverbelagd	192	25	17	M8	55	209	14	1000		103,57 SEK
K0204.35001	svart	pulverbelagd	350	25	17	M8	55	367	14	1000		179,43 SEK
K0204.110003	natur	eloxerad	100	21	13	M6	50	113	12	1000		63,65 SEK
K0204.111203	natur	eloxerad	112	21	13	M6	50	125	12	1000		65,32 SEK
K0204.11120308	natur	eloxerad	112	25	17	M8	55	129	14	1000		77,86 SEK
K0204.112003	natur	eloxerad	120	21	13	M6	50	133	12	1000		66,25 SEK
K0204.11200308	natur	eloxerad	120	25	17	M8	55	137	14	1000		79,42 SEK
K0204.112803	natur	eloxerad	128	21	13	M6	50	141	12	1000		67,20 SEK
K0204.11280308	natur	eloxerad	128	25	17	M8	55	145	14	1000		80,58 SEK
K0204.116003	natur	eloxerad	160	25	17	M8	55	177	14	1000		85,59 SEK
K0204.11600306	natur	eloxerad	160	21	13	M6	50	173	12	1000		72,11 SEK
K0204.118003	natur	eloxerad	180	25	17	M8	55	197	14	1000		89,87 SEK
K0204.119203	natur	eloxerad	192	25	17	M8	55	209	14	1000		91,65 SEK
K0204.135003	natur	eloxerad	350	25	17	M8	55	367	14	1000		157,80 SEK
K0204.11203	natur	eloxerad	112	20	13	M6	50	125	12	1000	utgående	65,32 SEK
K0204.12003	natur	eloxerad	120	20	13	M6	50	133	12	1000	utgående	66,25 SEK
K0204.1200308	natur	eloxerad	120	26	17	M8	55	137	14	1000	utgående	79,42 SEK
K0204.12803	natur	eloxerad	128	20	13	M6	50	141	12	1000	utgående	67,20 SEK
K0204.16003	natur	eloxerad	160	26	17	M8	55	177	14	1000	utgående	85,59 SEK
K0204.19203	natur	eloxerad	192	26	17	M8	55	209	14	1000	utgående	91,65 SEK
K0204.10027	rubinrött RAL3003	pulverbelagd	100	21	13	M6	50	113	12	1000		72,11 SEK
K0204.11227	rubinrött RAL3003	pulverbelagd	112	21	13	M6	50	125	12	1000		74,72 SEK
K0204.1122708	rubinrött RAL3003	pulverbelagd	112	25	17	M8	55	129	14	1000		87,99 SEK
K0204.12027	rubinrött RAL3003	pulverbelagd	120	21	13	M6	50	133	12	1000		76,19 SEK
K0204.1202708	rubinrött RAL3003	pulverbelagd	120	25	17	M8	55	137	14	1000		89,56 SEK
K0204.12827	rubinrött RAL3003	pulverbelagd	128	21	13	M6	50	141	12	1000		77,23 SEK
K0204.1282708	rubinrött RAL3003	pulverbelagd	128	25	17	M8	55	145	14	1000		91,23 SEK
K0204.1602706	rubinrött RAL3003	pulverbelagd	160	21	13	M6	50	173	12	1000		84,76 SEK
K0204.16027	rubinrött RAL3003	pulverbelagd	160	25	17	M8	55	177	14	1000		97,92 SEK
K0204.18027	rubinrött RAL3003	pulverbelagd	180	25	17	M8	55	197	14	1000		101,27 SEK
K0204.19227	rubinrött RAL3003	pulverbelagd	192	25	17	M8	55	209	14	1000		103,57 SEK
K0204.35027	rubinrött RAL3003	pulverbelagd	350	25	17	M8	55	367	14	1000		179,43 SEK
K0204.100	-	blankt och planslipat	100	21	13	M6	50	113	12	1000		57,79 SEK
K0204.112	-	blankt och planslipat	112	21	13	M6	50	125	12	1000		59,77 SEK
K0204.120	-	blankt och planslipat	120	21	13	M6	50	133	12	1000		60,82 SEK
K0204.128	-	blankt och planslipat	128	21	13	M6	50	141	12	1000		61,77 SEK
K0204.16006	-	blankt och planslipat	160	21	13	M6	50	173	12	1000		67,83 SEK
K0204.11208	-	blankt och planslipat	112	25	17	M8	55	129	14	1000		70,43 SEK
K0204.12008	-	blankt och planslipat	120	25	17	M8	55	137	14	1000		71,59 SEK
K0204.12808	-	blankt och planslipat	128	25	17	M8	55	145	14	1000		72,94 SEK
K0204.160	-	blankt och planslipat	160	25	17	M8	55	177	14	1000		78,38 SEK
K0204.180	-	blankt och planslipat	180	25	17	M8	55	197	14	1000		81,09 SEK
K0204.192	-	blankt och planslipat	192	25	17	M8	55	209	14	1000		82,87 SEK
K0204.350	-	blankt och planslipat	350	25	17	M8	55	367	14	1000		143,58 SEK
