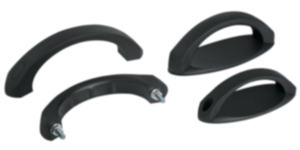

Båghandtag

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Bygelhandtag, stånghandtag, greppskålar
    - Båghandtag

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Glaskuleförstärkt termoplast.Utförande:Mattsvart.Anmärkning:Ergonomiskt och funktionellt båghandtag med en temperaturbeständighet på -50 °C till +130 °C.

Levereras med förzinkade cylinderskruvar DIN 912 i svart, muttrar DIN 934 och brickor DIN 125, förzinkade samt täcklock.
Utförande K0193.110006 och K0193.210006 levereras utan täcklock.Montage:Från manöversidan.Ritningsinformation:

Form A: med bottenplatta
Form B: utan bottenplatta

1) Täcklock
2) Bottenplatta

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0193 Båghandtag

83,1 kB

Ritningar (total översikt)

Båghandtag, Form A, med bottenplatta

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Typ	Utförande 1	A	B	B1	B2	D	D1	H	H1	H2	L	L1	M	Bärförmåga N	Pris
K0193.110006	A	med bottenplatta	utan täcklock	100	48	23	19	7	11	40	29	6	121	84	M6x25	600	38,00 SEK
K0193.112006	A	med bottenplatta	med täcklock	120	57	28	23	7	12	52	36	7	152	104	M6x25	600	60,90 SEK
K0193.114008	A	med bottenplatta	med täcklock	140	62	31	25	9,5	16	56	37	7,5	177	122	M8x30	600	68,69 SEK

Båghandtag, Form B, utan bottenplatta

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Typ	Utförande 1	A	B1	B2	D	D1	H	H1	H2	L	L1	M	Bärförmåga N	Pris
K0193.210006	B	utan bottenplatta	utan täcklock	100	23	19	7	11	38	31	4	121	84	M6x25	600	26,32 SEK
K0193.212006	B	utan bottenplatta	med täcklock	120	28	23	7	12	50	38	5	152	104	M6x25	600	49,78 SEK
K0193.214008	B	utan bottenplatta	med täcklock	140	31	25	9,5	16	54	39	5,5	177	122	M8x30	600	53,58 SEK
