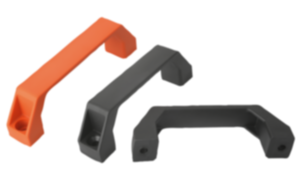

Bygelhandtag

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Bygelhandtag, stånghandtag, greppskålar
    - Bygelhandtag

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Glaskuleförstärkt termoplast.Utförande:Mattsvart RAL 7021 eller orange.Anmärkning:Påskruvningsmåttet “A” gäller när handtaget har monterats. I omonterat skick är det upp till 2 mm kortare på grund av böjningsspänningen vid urtagningen ur formen.Montage:Från manöversidan.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0191 Bygelhandtag

124 kB

Ritningar (total översikt)

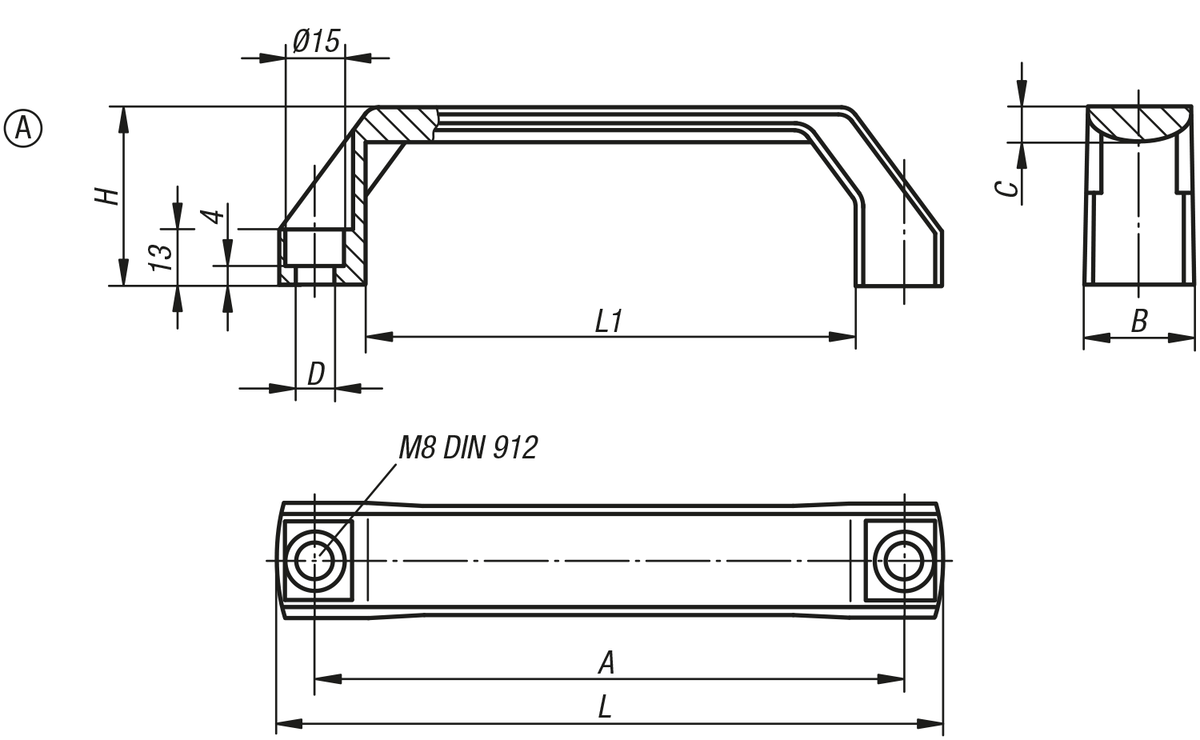

Bygelhandtag, Form A

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Färg grundkropp	A	B	C	D	H	L	L1	Bärförmåga N	Pris
K0191.1120081	A	svartgrå RAL 7021	120	26	8	9	42	138	96	1000	30,31 SEK
K0191.1140081	A	svartgrå RAL 7021	140	26	8	9	42	158	116	1000	38,78 SEK
K0191.1160081	A	svartgrå RAL 7021	160	28	9	9	45	178	136	1000	59,77 SEK
K0191.1120082	A	orange	120	26	8	9	42	138	96	1000	30,31 SEK
K0191.1140082	A	orange	140	26	8	9	42	158	116	1000	38,78 SEK
K0191.1160082	A	orange	160	28	9	9	45	178	136	1000	59,77 SEK

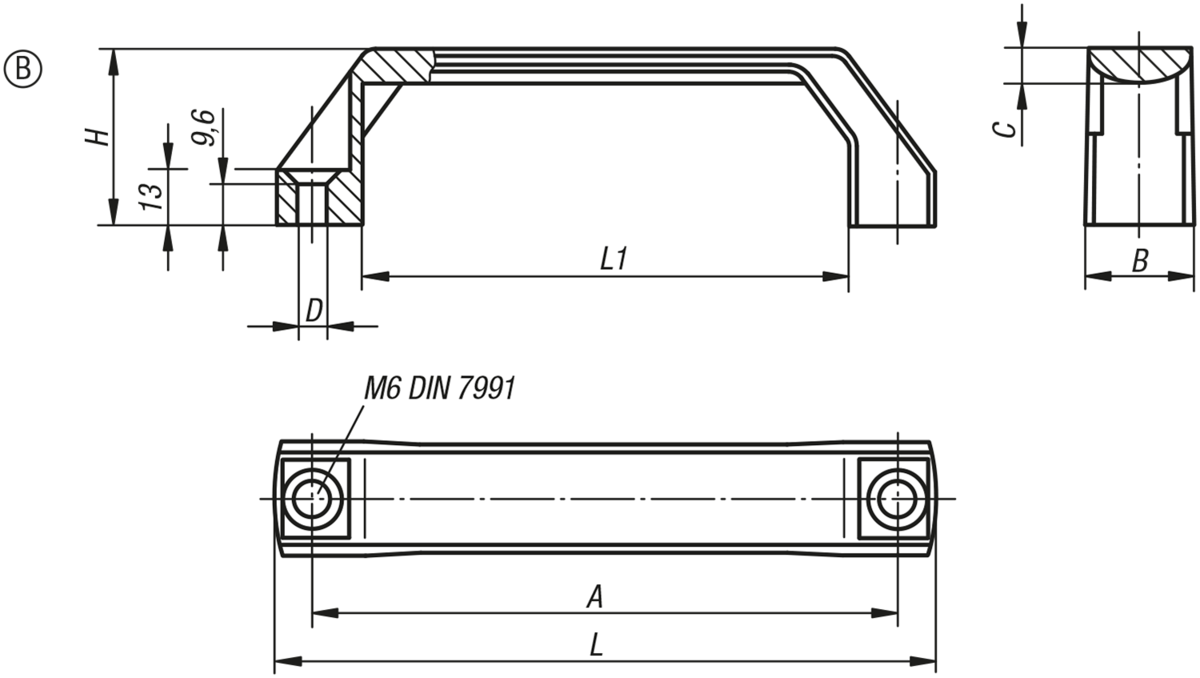

Bygelhandtag, Form B

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Färg grundkropp	A	B	C	D	H	L	L1	Bärförmåga N	Pris
K0191.2120061	B	svartgrå RAL 7021	120	26	8	6,6	42	138	96	1000	26,54 SEK
K0191.2140061	B	svartgrå RAL 7021	140	26	8	6,6	42	158	116	1000	33,97 SEK
K0191.2160061	B	svartgrå RAL 7021	160	28	9	6,6	45	178	136	1000	59,77 SEK
K0191.2120062	B	orange	120	26	8	6,6	42	138	96	1000	26,54 SEK
K0191.2140062	B	orange	140	26	8	6,6	42	158	116	1000	33,97 SEK
K0191.2160062	B	orange	160	28	9	6,6	45	178	136	1000	59,77 SEK
