Artikelbeskrivning/produktbilder

BeskrivningMaterial:Termoplast PA (polyamid), glaskuleförstärkt eller PP (polypropylen), glasfiberförstärkt.Utförande:Polypropylen svartgrå.

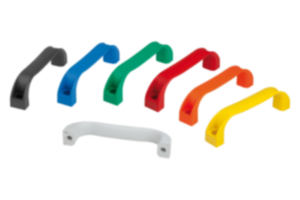

Polyamid svartgrå RAL 7021, orange RAL 2004, rapsgul RAL 1021, signalgrön RAL 6032, trafikblå RAL 5017, trafikröd RAL 3020 och ljusgrå RAL 7035.Anmärkning:Fästhålets utformning gör att bygelhandtaget kan skruvas fast från manövreringsidan med en cylinderskruv eller en sexkantsmutter.Montage:Från manöversidan eller baksidan.På begäran:Andra handtagsfärger.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0190 Bygelhandtag

167 kB

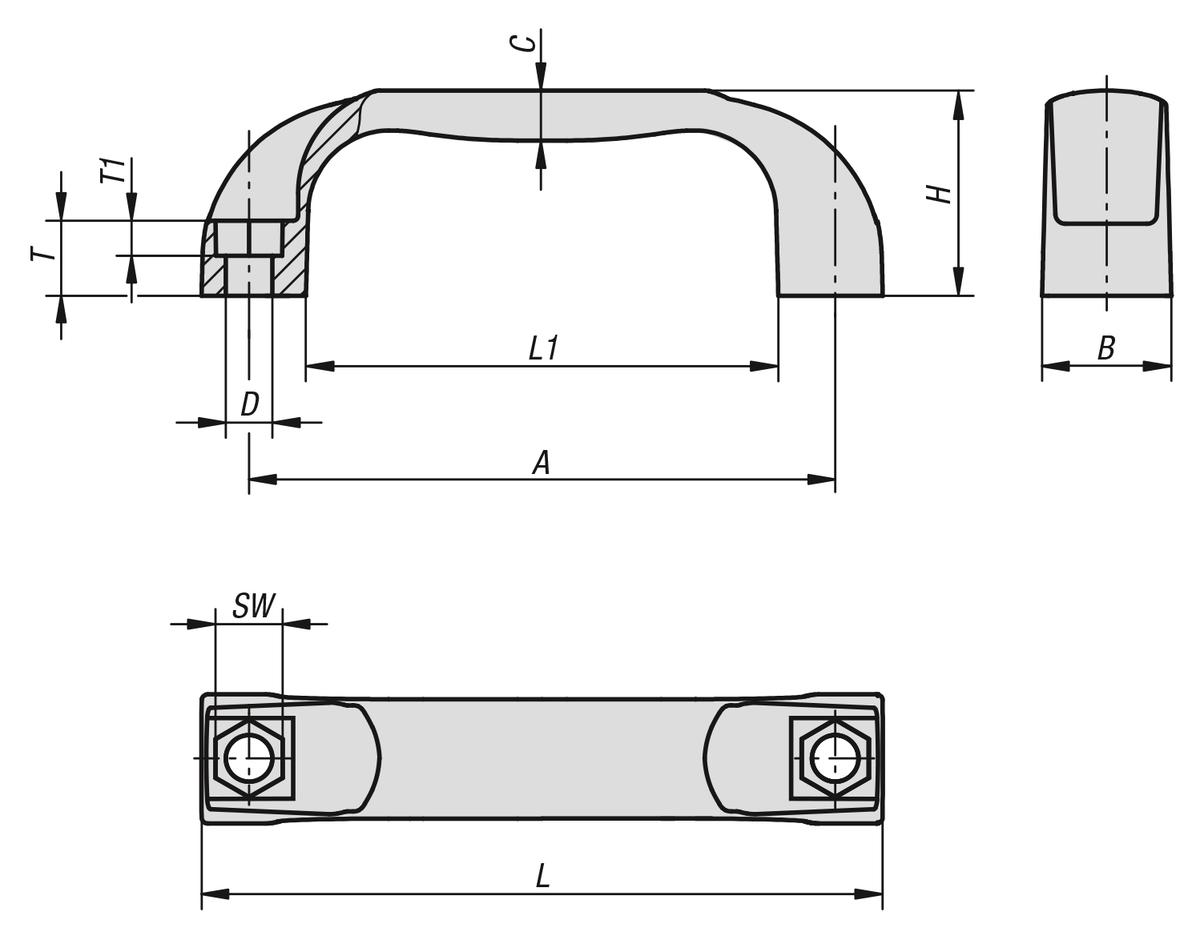

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	Färg grundkropp	A	B	C	D	H	L	L1	SW	T	T1	Bärförmåga N	Pris
K0190.109406	polyamid	svartgrå RAL 7021	94	21	8	6,6	36	109	76	10	13	6	1000	18,34 SEK
K0190.1094062	polyamid	ren orange RAL 2004	94	21	8	6,6	36	109	76	10	13	6	1000	18,34 SEK
K0190.10940616	polyamid	rapsgul RAL 1021	94	21	8	6,6	36	109	76	10	13	6	1000	18,34 SEK
K0190.10940684	polyamid	trafikrött RAL 3020	94	21	8	6,6	36	109	76	10	13	6	1000	18,34 SEK
K0190.10940686	polyamid	signalgrön RAL 6032	94	21	8	6,6	36	109	76	10	13	6	1000	18,34 SEK
K0190.10940687	polyamid	trafikblå RAL 5017	94	21	8	6,6	36	109	76	10	13	6	1000	18,34 SEK
K0190.10940688	polyamid	ljusgrå RAL 7035	94	21	8	6,6	36	109	76	10	13	6	1000	18,34 SEK
K0190.111708	polyamid	svartgrå RAL 7021	117	26	10	9	41	136	94	13	15	8	1500	21,19 SEK
K0190.1117082	polyamid	ren orange RAL 2004	117	26	10	9	41	136	94	13	15	8	1500	21,19 SEK
K0190.11170816	polyamid	rapsgul RAL 1021	117	26	10	9	41	136	94	13	15	8	1500	21,19 SEK
K0190.11170884	polyamid	trafikrött RAL 3020	117	26	10	9	41	136	94	13	15	8	1500	21,19 SEK
K0190.11170886	polyamid	signalgrön RAL 6032	117	26	10	9	41	136	94	13	15	8	1500	21,19 SEK
K0190.11170887	polyamid	trafikblå RAL 5017	117	26	10	9	41	136	94	13	15	8	1500	21,19 SEK
K0190.11170888	polyamid	ljusgrå RAL 7035	117	26	10	9	41	136	94	13	15	8	1500	21,19 SEK
K0190.113208	polyamid	svartgrå RAL 7021	132	27	11	9	44	154	112	13	16	8	1500	33,73 SEK
K0190.1132082	polyamid	ren orange RAL 2004	132	27	11	9	44	154	112	13	16	8	1500	33,73 SEK
K0190.11320816	polyamid	rapsgul RAL 1021	132	27	11	9	44	154	112	13	16	8	1500	33,73 SEK
K0190.11320884	polyamid	trafikrött RAL 3020	132	27	11	9	44	154	112	13	16	8	1500	33,73 SEK
K0190.11320886	polyamid	signalgrön RAL 6032	132	27	11	9	44	154	112	13	16	8	1500	33,73 SEK
K0190.11320887	polyamid	trafikblå RAL 5017	132	27	11	9	44	154	112	13	16	8	1500	33,73 SEK
K0190.11320888	polyamid	ljusgrå RAL 7035	132	27	11	9	44	154	112	13	16	8	1500	33,73 SEK
K0190.115008	polyamid	svartgrå RAL 7021	150	27	11	9	44	172	132	13	16	8	1500	33,92 SEK
K0190.1150082	polyamid	ren orange RAL 2004	150	27	11	9	44	172	132	13	16	8	1500	33,92 SEK
K0190.11500816	polyamid	rapsgul RAL 1021	150	27	11	9	44	172	132	13	16	8	1500	33,92 SEK
K0190.11500884	polyamid	trafikrött RAL 3020	150	27	11	9	44	172	132	13	16	8	1500	33,92 SEK
K0190.11500886	polyamid	signalgrön RAL 6032	150	27	11	9	44	172	132	13	16	8	1500	33,92 SEK
K0190.11500887	polyamid	trafikblå RAL 5017	150	27	11	9	44	172	132	13	16	8	1500	33,92 SEK
K0190.11500888	polyamid	ljusgrå RAL 7035	150	27	11	9	44	172	132	13	16	8	1500	33,92 SEK
K0190.117908	polyamid	svartgrå RAL 7021	179	28	11	9	50	197	156	13	17	8	1500	49,50 SEK
K0190.1179082	polyamid	ren orange RAL 2004	179	28	11	9	50	197	156	13	17	8	1500	49,50 SEK
K0190.11790816	polyamid	rapsgul RAL 1021	179	28	11	9	50	197	156	13	17	8	1500	49,50 SEK
K0190.11790884	polyamid	trafikrött RAL 3020	179	28	11	9	50	197	156	13	17	8	1500	49,50 SEK
K0190.11790886	polyamid	signalgrön RAL 6032	179	28	11	9	50	197	156	13	17	8	1500	49,50 SEK
K0190.11790887	polyamid	trafikblå RAL 5017	179	28	11	9	50	197	156	13	17	8	1500	49,50 SEK
K0190.11790888	polyamid	ljusgrå RAL 7035	179	28	11	9	50	197	156	13	17	8	1500	49,50 SEK
K0190.209406	polyprpylen	svartgrått	94	21	8	6,6	36	109	76	10	13	6	500	17,29 SEK
K0190.211708	polyprpylen	svartgrått	117	26	10	9	41	136	94	13	15	8	800	20,05 SEK
K0190.213208	polyprpylen	svartgrått	132	27	11	9	44	154	112	13	16	8	800	31,92 SEK
K0190.215008	polyprpylen	svartgrått	150	27	11	9	44	172	132	13	16	8	800	33,92 SEK
K0190.217908	polyprpylen	svartgrått	179	28	11	9	50	197	156	13	17	8	800	47,03 SEK
