Greppskålar i aluminium´, fästs med två försänkta skruvar
K0238_B

Greppskålar i aluminium´, fästs med två försänkta skruvar

Tillbaka

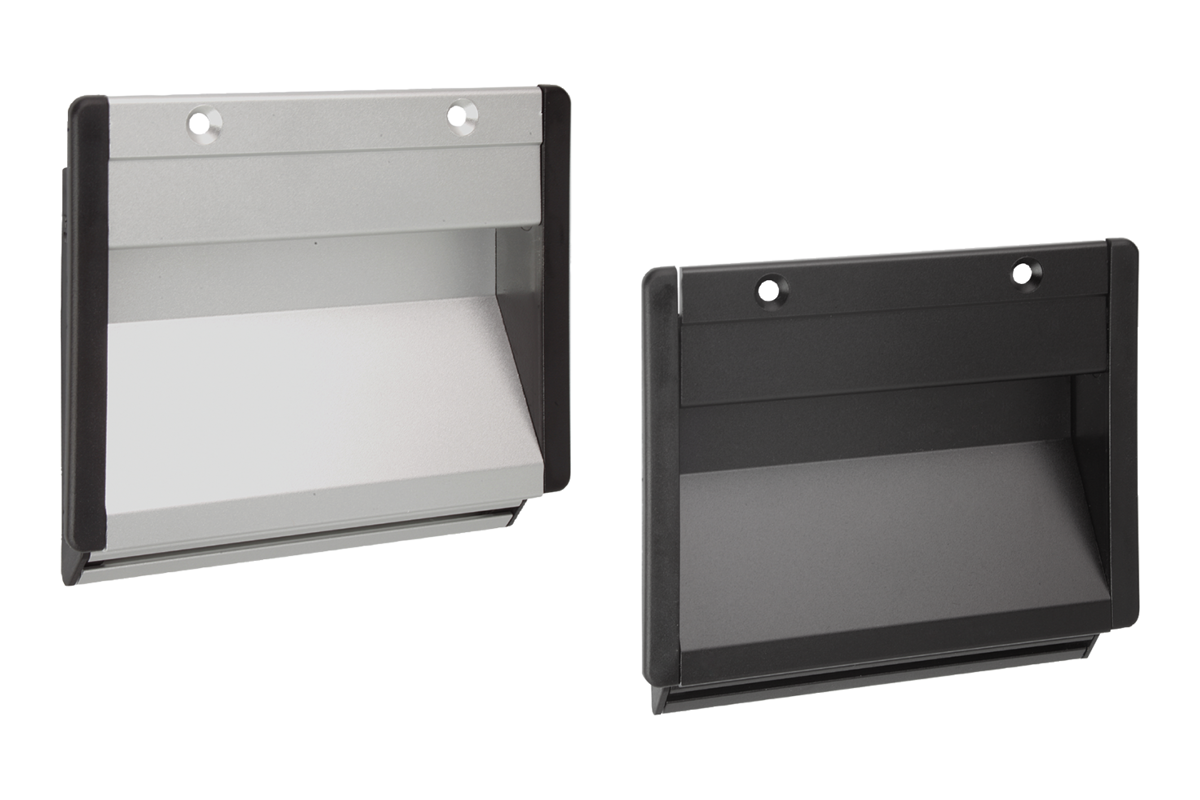

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Greppskål av aluminiumprofil.
Ändkåpor av polyamid.
Form B fästs med 2 försänkta stålskruvar.
Utförande:Greppskålen är sandblästrad, satinerad och anodiserad i svart eller naturfärg. Svart gummiprofil. Förzinkade fästskruvar.Anmärkning:Fällbara greppskålar Form B kan även monteras utifrån med 2 försänkta skruvar.

Två krysspår med 90° förskjutning för M4-skruv kan användas för jordanslutning eller som monteringshjälp för ytterligare delar.
Montage:När den nedre gummiprofilen har dragits in trycker man på de båda sidokåporna på greppskålen. Sedan sticks handtaget in under 45° över nedre kanten av montageöppningen och hålls då fast mot husets vägg.
Beroende på utförandet kan den 2:a gummiprofilen sedan tryckas in i övre spåret eller så kan handtaget skruvas fast med 2 försänkta skruvar.
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0238_B Greppskålar i aluminium´, fästs med två försänkta skruvar 163 kB

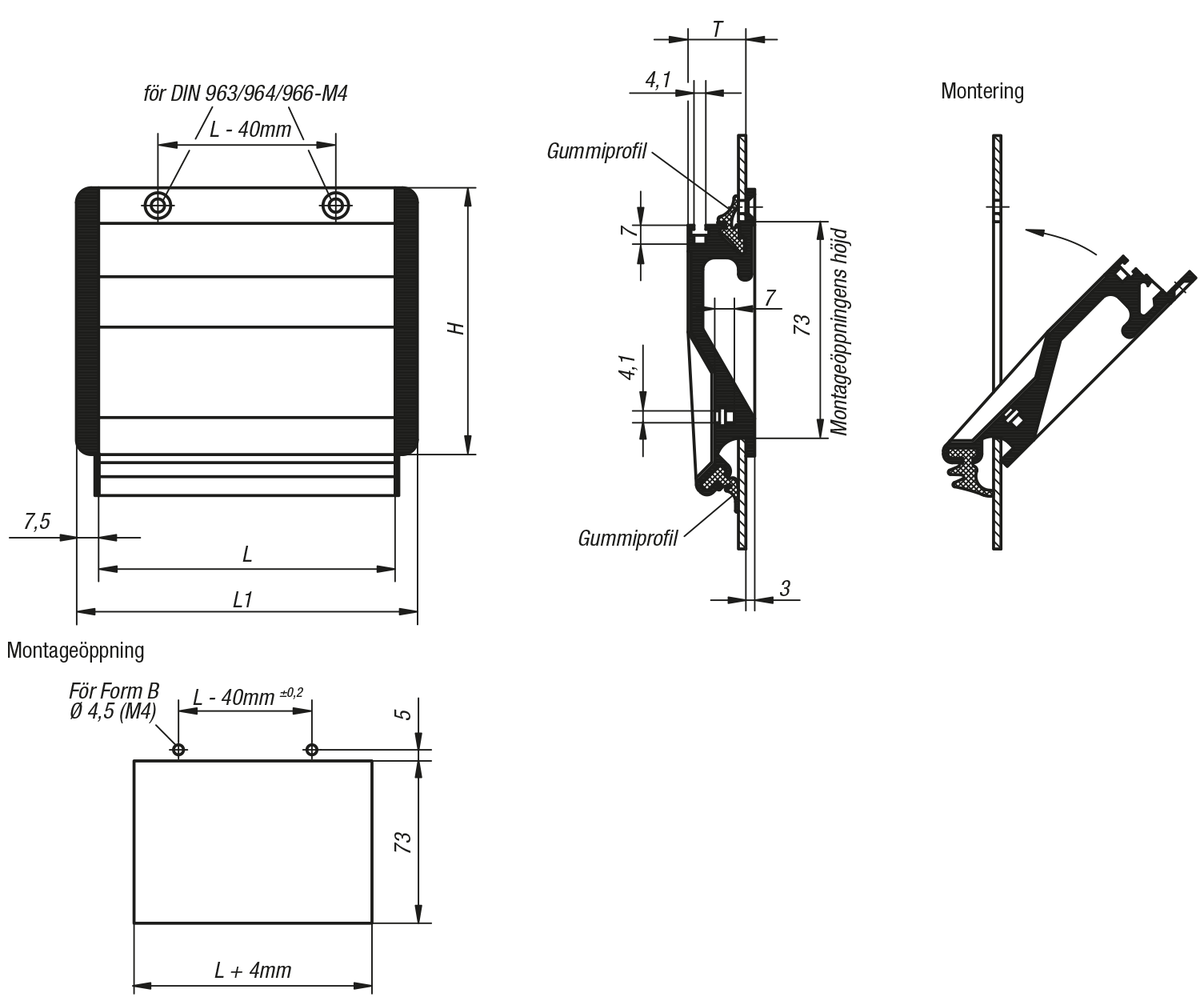

Ritningar

Greppskålar i aluminium´, fästs med två försänkta skruvar

Artikelval/-filter.

Beställningsnr.Färg
grundkropp
FormUtförande 2HLL1TMontageöppningBärförmåga
N
CADTillb.PrisBeställ
K0238.10021SvartBskruvas fast9010011519,5104 x 73500 154,77 SEK
K0238.10023naturBskruvas fast9010011519,5104 x 73500 145,16 SEK
K0238.11821SvartBskruvas fast9011813319,5122 x 73500 164,48 SEK
K0238.11823naturBskruvas fast9011813319,5122 x 73500 153,20 SEK
K0238.16721SvartBskruvas fast9016718219,5171 x 73500 191,86 SEK
K0238.16723naturBskruvas fast9016718219,5171 x 73500 174,93 SEK
