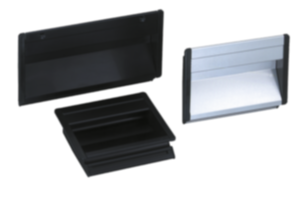

BeskrivningMaterial:Greppskål av aluminiumprofil.
Ändkåpor av polyamid.
Form A fästs med gummiprofil.
Form B fästs med 2 försänkta stålskruvar.
Utförande:Greppskålen är sandblästrad, satinerad och anodiserad i svart eller naturfärg. Svart gummiprofil. Förzinkade fästskruvar.Anmärkning:Greppskålar Form A kan användas utan skruv för plåttjocklekar på 1–2,5 mm. Då garanterar de 2 indragna gummiprofilerna att de sitter säkert.
Greppskålar Form B kan även fästas utifrån med 2 försänkta skruvar.

Två krysspår med 90° förskjutning för M4-skruv kan användas för jordanslutning eller som monteringshjälp för ytterligare delar.

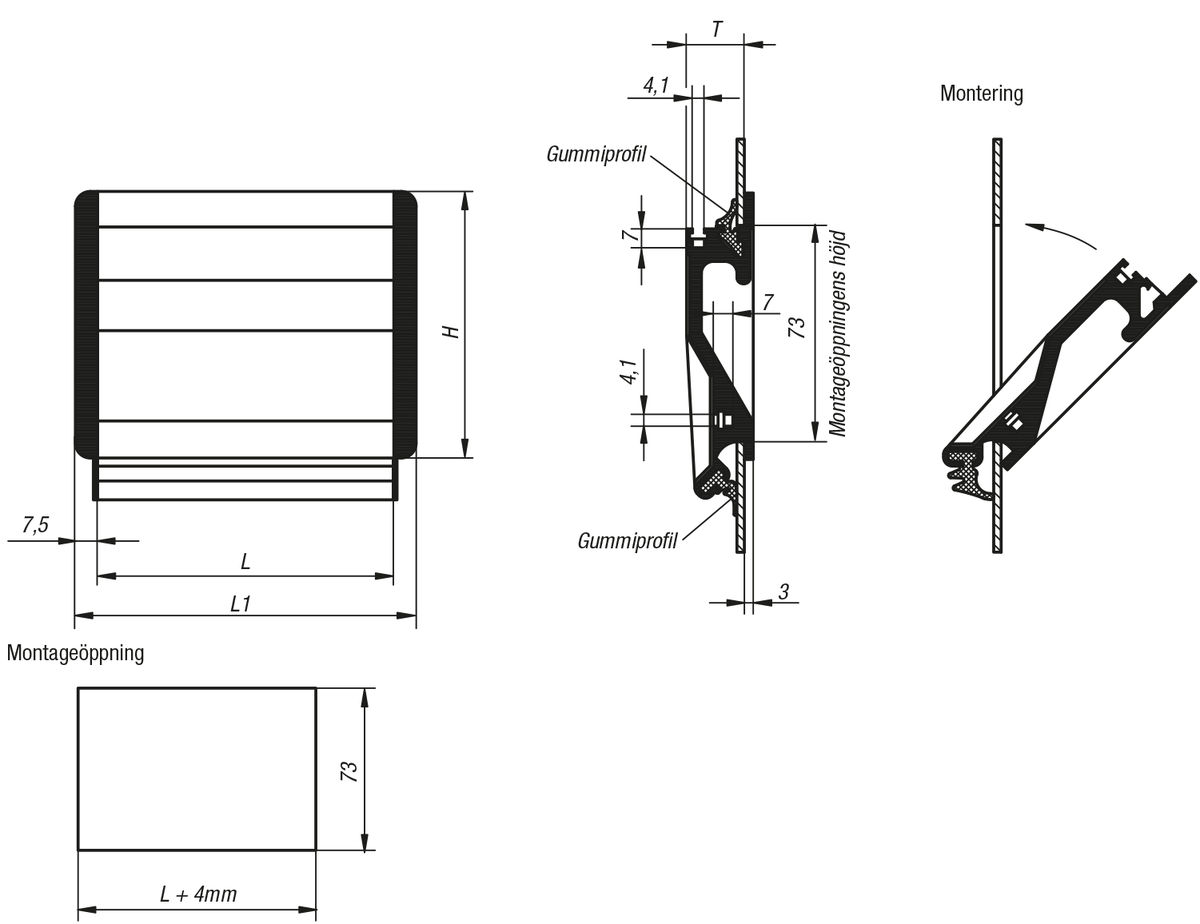

Montage:När den nedre gummiprofilen har dragits in trycker man på de båda sidokåporna på greppskålen. Sedan sticks handtaget in under 45° över nedre kanten av montageöppningen och hålls då fast mot husets vägg.
Beroende på utförandet kan den 2:a gummiprofilen sedan tryckas in i övre spåret eller så kan handtaget skruvas fast med 2 försänkta skruvar.
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0238 Greppskålar 170 kB

Ritningar (total översikt)

Greppskålar

Greppskålar, Form A

Mer information

Ritningar

Greppskålar, Form A

Artikelval/-filter.

Beställningsnr.Färg
grundkropp
FormFormHLL1TMontageöppningBärförmåga
N
CADTillb.PrisBeställ
K0238.10011SvarteloxeradAinstickbar9010011519,5104 x 73500 96,98 SEK
K0238.10013Eloxerad naturAinstickbar9010011519,5104 x 73500 89,14 SEK
K0238.11811SvarteloxeradAinstickbar9011813319,5122 x 73500 104,71 SEK
K0238.11813Eloxerad naturAinstickbar9011813319,5122 x 73500 95,62 SEK
K0238.16711SvarteloxeradAinstickbar9016718219,5171 x 73500 126,56 SEK
K0238.16713Eloxerad naturAinstickbar9016718219,5171 x 73500 113,07 SEK

Greppskålar, Form B

Mer information

Ritningar

Greppskålar, Form B

Artikelval/-filter.

Beställningsnr.Färg
grundkropp
FormFormHLL1TMontageöppningBärförmåga
N
CADTillb.PrisBeställ
K0238.10021SvarteloxeradBskruvas fast9010011519,5104 x 73500 121,85 SEK
K0238.10023Eloxerad naturBskruvas fast9010011519,5104 x 73500 114,22 SEK
K0238.11821SvarteloxeradBskruvas fast9011813319,5122 x 73500 129,48 SEK
K0238.11823Eloxerad naturBskruvas fast9011813319,5122 x 73500 120,59 SEK
K0238.16721SvarteloxeradBskruvas fast9016718219,5171 x 73500 151,01 SEK
K0238.16723Eloxerad naturBskruvas fast9016718219,5171 x 73500 137,73 SEK
