Varugrupper

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar
BeskrivningMaterial:Greppskål och fällbart handtag av aluminiumprofil.
Ändkåpor av polyamid.
Form A fästs med gummiprofil.
Form B fästs med 2 försänkta stålskruvar.
Utförande:Greppskålen och det fällbara handtaget är sandblästrade, satinerade och anodiserade i svart eller naturfärg. Svart gummiprofil. Förzinkade fästskruvar.Anmärkning:Fällbara greppskålar Form A kan monteras utan skruv för plåttjocklekar på 1-2,5 mm genom 2 profiler i mjuk plast.
Fällbara greppskålar Form B kan även monteras utifrån med 2 försänkta skruvar.

Två krysspår för M4-skruv kan användas för jordanslutning eller som monteringshjälp för ytterligare delar.
Montage:När den nedre gummiprofilen har dragits in trycker man på de båda sidokåporna på greppskålen. Sedan sticks handtaget in under 45° över nedre kanten av montageöppningen och hålls då fast mot husets vägg.
Beroende på utförandet kan den 2:a gummiprofilen sedan tryckas in i övre spåret eller så kan handtaget skruvas fast med 2 försänkta skruvar.
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0239 Greppskålar fällbara 201 kB

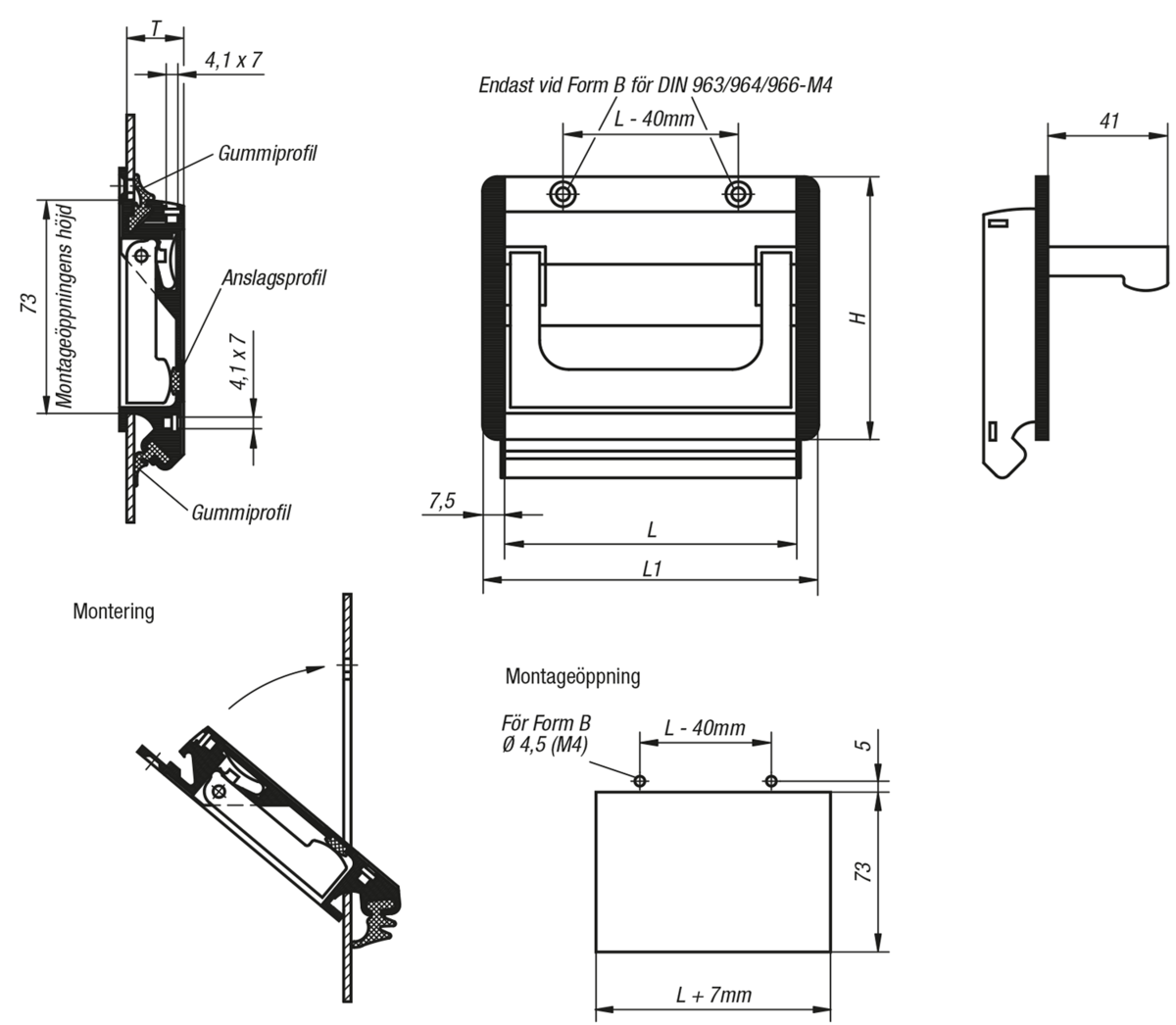

Ritningar (total översikt)

Greppskålar fällbara

Fällbara profilhandtag, Form A

Mer information

Ritningar

Fällbara profilhandtag, Form A

Artikelval/-filter.

Beställningsnr.Färg
grundkropp
FormFormHLL1TMontageöppningBärförmåga
N
CADTillb.PrisBeställ
K0239.10011SvarteloxeradAinstickbar9010011519,5107 x 73500 350,60 SEK
K0239.11811SvarteloxeradAinstickbar9011813319,5125 x 73500 368,26 SEK
K0239.16711SvarteloxeradAinstickbar9016718219,5174 x 73500 416,02 SEK
K0239.10013Eloxerad naturAinstickbar9010011519,5107 x 73500 341,30 SEK
K0239.11813Eloxerad naturAinstickbar9011813319,5125 x 73500 358,34 SEK
K0239.16713Eloxerad naturAinstickbar9016718219,5174 x 73500 404,11 SEK

Greppskålar fällbara, Form B

Mer information

Ritningar

Greppskålar fällbara, Form B

Artikelval/-filter.

Beställningsnr.Färg
grundkropp
FormFormHLL1TMontageöppningBärförmåga
N
CADTillb.PrisBeställ
K0239.10021SvarteloxeradBskruvas fast9010011519,5107 x 73500 361,15 SEK
K0239.11821SvarteloxeradBskruvas fast9011813319,5125 x 73500 378,82 SEK
K0239.16721SvarteloxeradBskruvas fast9016718219,5174 x 73500 426,57 SEK
K0239.10023Eloxerad naturBskruvas fast9010011519,5107 x 73500 351,65 SEK
K0239.11823Eloxerad naturBskruvas fast9011813319,5125 x 73500 368,26 SEK
K0239.16723Eloxerad naturBskruvas fast9016718219,5174 x 73500 414,66 SEK
