K1750_AFasta backar ES för universalspännsystem, Form A, släta backar |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|

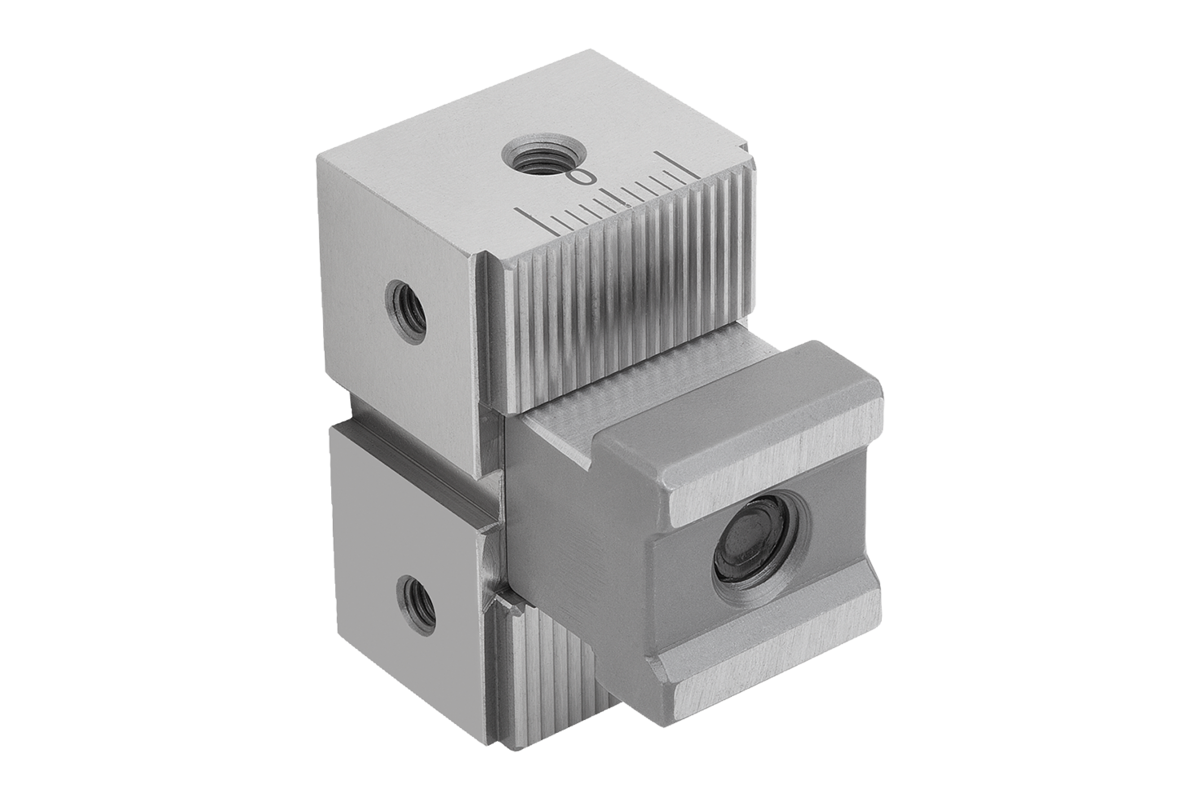

BeskrivningMaterial:Verktygsstål.Utförande:Härdade och slipade (HRC 55 ±2).Anmärkning:Fästhålen på sidorna används för att montera fasta anslag för arbetsstycken. Med de två skruvhålen på fastspänningsytorna går det att montera extra stödlister för optimalt inspänningsdjup för arbetsstyckena.Användning:Fästbackarna ES positioneras på spännskenorna beroende på situationen. Fästskruven dras åt formslutande genom kuggningarna. På så sätt kan spännelementen ta upp stora spännkrafter. De smala fästbackarna ES är särskilt lämpliga för fastspänning av mindre arbetsstycken och större stycketal. På så sätt går det att arbeta ekonomiskt även med större serier.Fördelar:Med hjälp av skalan på sidan av spännskenorna och fästbackarna kan man ställa in de fasta anslagens positioner exakt.LeveransomfattningFästback ES.
Fästskruv.
Spårmutter.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
| Beställningsnr. | passar till
systembredd | Form | L | B
| H | B1 | H1 | D
Innergänga | D1
Innergänga | D3 | BN=Spårbredd | CAD | Tillb. | Pris | Beställ |
|---|
| K1750.0503001 | 50 | A | 30 | 50 | 25 | 30 | 12,5 | M5 | M6 | M10x30 | 5 |  | | 904,05 SEK | |
