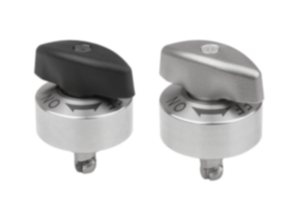

K1559Spännreglar med vred i rostfritt stål, vred i plast eller... |
Tillbaka |
|
|
BeskrivningProduktbeskrivning:Spännreglarna med vred används för att snabbt och enkelt byta och låsa fixturer och luckor.
Eftersom de spänns utan verktyg förkortas omställningstiden.Material:Hus i rostfritt stål.
Bult i stål.
Vred i rostfritt stål eller termoplast PA (polyamid).Utförande:Hus blankt.
Bult förnicklad.
Vred i glasfiberförstärkt PA, svart.
Vred i rostfritt stål, blankt.Anmärkning:Fästskruvar M3 av rostfritt stål medföljer.
Monteringsmöjlighet Form A för plattjocklek 6 mm.
Monteringsmöjlighet Form B för plattjocklek > 6 till 14 mm.Manövrering:Se till att vredet är i läget ”OFF”.
Sätt in spännregeln med vred i den förmonterade spännplattan.
Vrid vredet till läget ”ON”.
När det är helt fastspänt hörs ett klick.Tillbehör:Spännplattor K1560Ritningsinformation:Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
| Beställningsnr. | Material
komponent | Utförande 2 | D | L | D1 | D2 | D3 | D4 | H | H1 | H2 | M | D5 | D6 | D7 | D8 | T | T1 | T2 | Spännkraft
N | Skjuvkraft
kN | Dragkraft F
kN | Temperaturbeständighet
| CAD | Tillb. | Pris | Beställ |
|---|
| K1559.816 | polyamid | bult stål | 8 | 16,3 | 18 | 34 | 40 | 28 | 31,5 | 16 | 5,5 | M03X0,5 | 18 | 35 | 6,5 | 3,4 | 6 | 6-20 | 2,5 | 400 | 4,8 | 1,6 | ≤130 °C |  | | 549,15 SEK | |
|
Spännreglar med vred i rostfritt stål, vred i rostfritt stål |
Mer information |
| Beställningsnr. | Material
komponent | Utförande 2 | D | L | D1 | D2 | D3 | D4 | H | H1 | H2 | M | D5 | D6 | D7 | D8 | T | T1 | T2 | Spännkraft
N | Skjuvkraft
kN | Dragkraft F
kN | Temperaturbeständighet
| CAD | Tillb. | Pris | Beställ |
|---|
| K1559.8161 | rostfritt stål | bult stål | 8 | 16,3 | 18 | 34 | 40 | 28 | 31,5 | 16 | 5,5 | M03X0,5 | 18 | 35 | 6,5 | 3,4 | 6 | 6-20 | 2,5 | 400 | 4,8 | 1,6 | ≤200 °C | | | 629,93 SEK | |
|
