Pendelstöd med O-ring och utbytbara insatser, Form C, stålinsats avplanad, plan
K0285_C

Pendelstöd med O-ring och utbytbara insatser, Form C,...

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Kropp i seghärdat stål.
Kugel i rost- och syrabeständigt stål.
Insats:
Form C verktygsstål.
Utförande:Kropp seghärdad och brunerad.
Kula härdad och blank.
Insats:
Form C härdad och brunerad.
Anmärkning:Pendelstöden används för att stötta och spänna fast obearbetade och bearbetade arbetsstycken.
Dessutom används de som anslag, stöd och tryckstycken i fixtur- och verktygsbygge.
Man kan ta ut kulan genom att trycka lätt på cylinderskruven.

Kulan är vridsäkrad.
Fördelar:Mycket ekonomiska eftersom insatserna kan bytas ut.
Den inbyggda O-ringen håller fast kulan och skyddar mot smuts och främmande partiklar.
Det garanterar en jämn rörelse.
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0285_C Pendelstöd med O-ring och utbytbara insatser, Form C, stålinsats avplanad, plan 200 kB

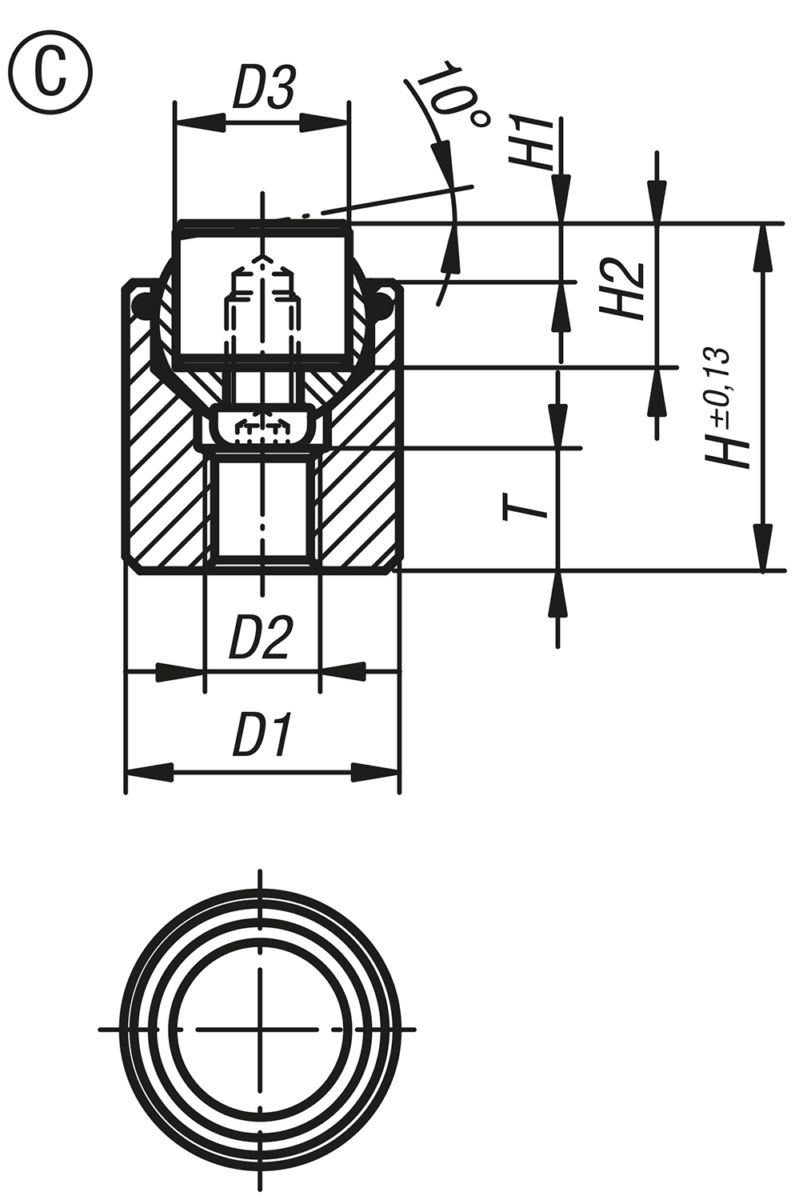

Ritningar

Pendelstöd med O-ring och utbytbara insatser, Form C, stålinsats avplanad, plan

Artikelval/-filter.

Beställningsnr.FormD1D2D3HH1H2TKul-ØBelastningsförmåga
max. kN (endast vid
statisk belastning)
Beställningsnr.
för stålinsats
CADTillb.PrisBeställ
K0285.117X022C17M6102241071328K0385.10108  526,79 SEK
K0285.119X024C19M8122441081539K0385.12108  577,89 SEK
K0285.124X028C24M10162841082058K0385.16108  612,69 SEK
K0285.130X030C30M12203041092395K0385.20108  678,41 SEK
K0285.136X036C36M1225364101128136K0385.25108  809,04 SEK
