Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:Låsspakarna med säkerhetsfunktion förhindrar att klämstället ändras på grund av oavsiktlig öppning eller stängning.

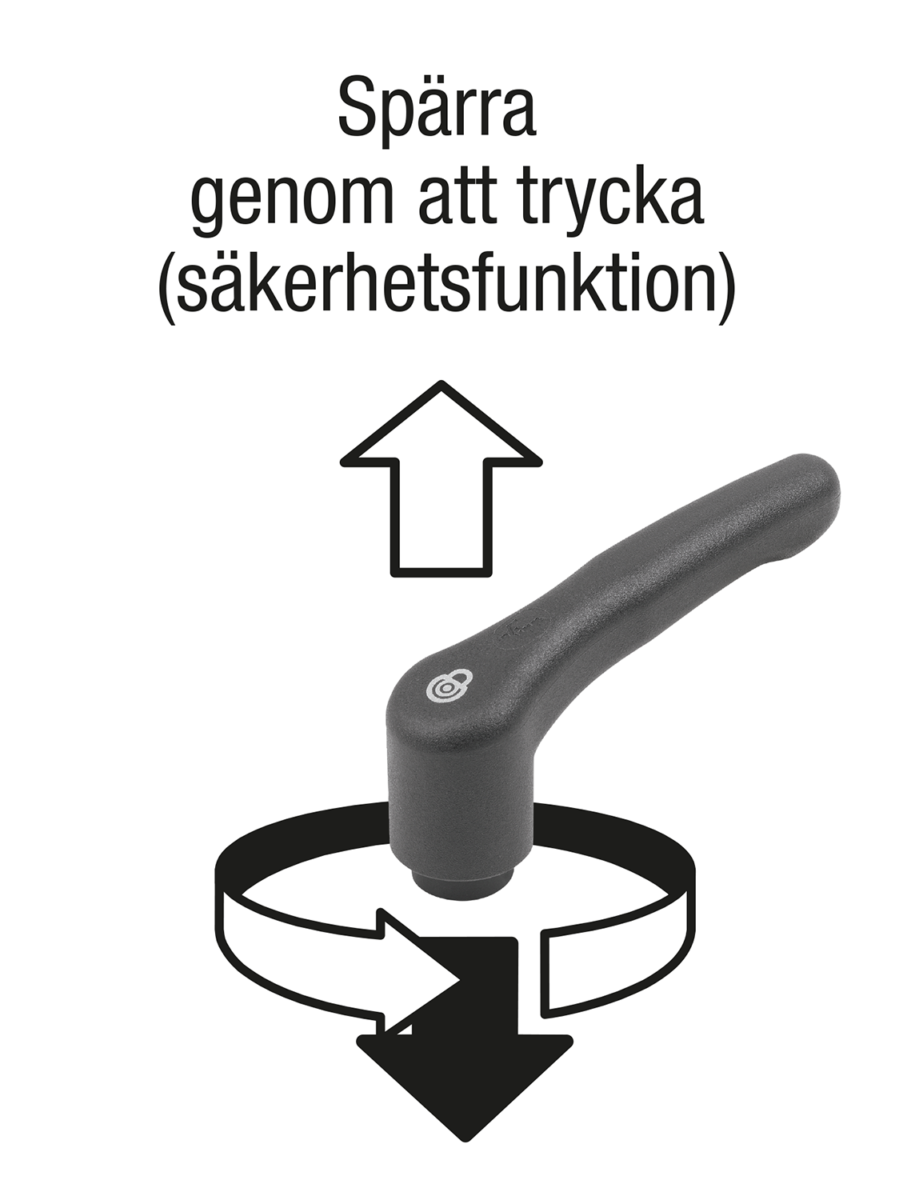

I utgångsläget kan låsspaken vridas fritt och är helt frikopplad från klämstället. Det är först när låsspaken trycks ner som kuggningen hakar i och klämfunktionen kan lossas eller dras åt.
En fjäder återställer låsspaken till utgångsläget när den släpps.Material:Handtag och insats av förstärkt plast.
Bussning av mässing.
Fördelar:Skyddar mot oavsiktlig öppning och stängning.
Sluten handtagskontur utan störande kanter.På begäran:Specialutföranden.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1553 Låsspakar i plast med säkerhetsfunktion med innergänga

204 kB

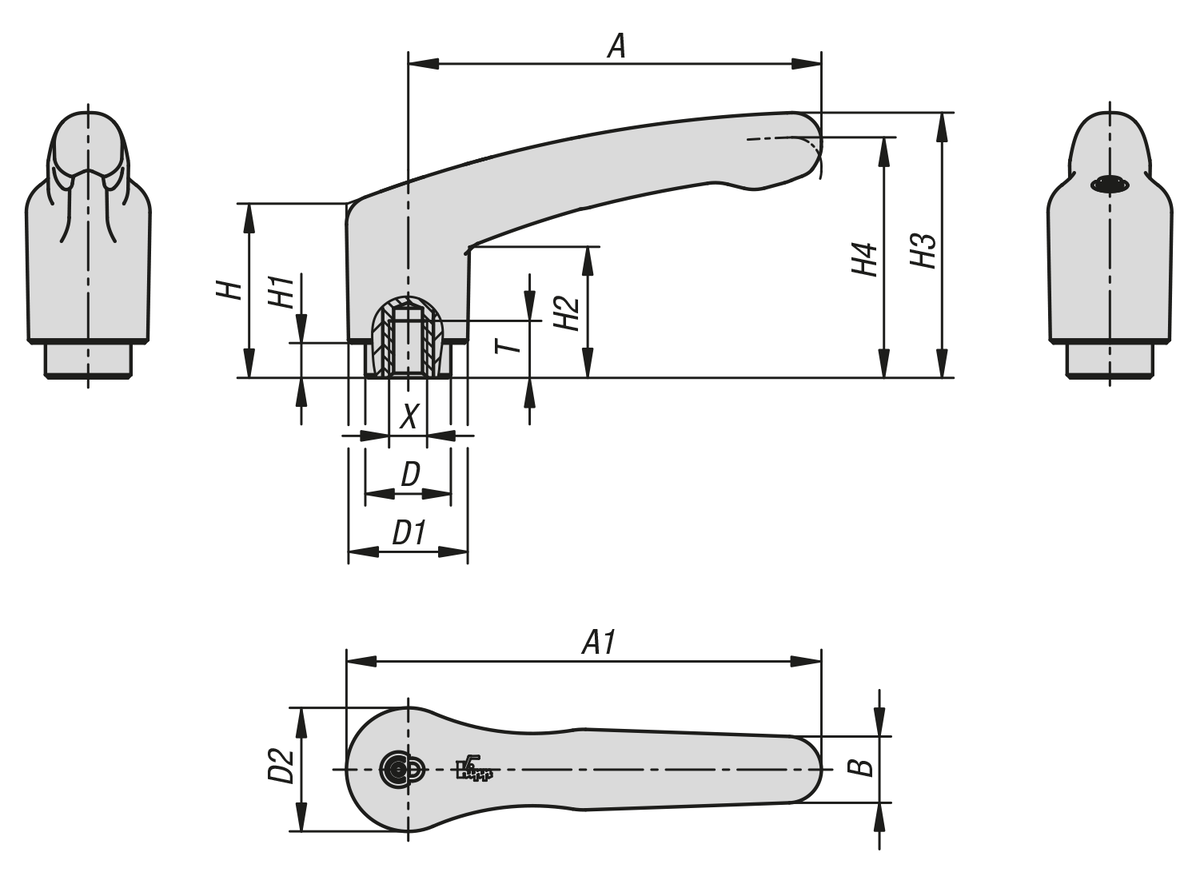

Ritningar

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Antal tänder	Pris
K1553.2051	svartgrå RAL 7021	M5	7,5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	46,08 SEK
K1553.2061	svartgrå RAL 7021	M6	9	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	46,08 SEK
K1553.2081	svartgrå RAL 7021	M8	9	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	46,08 SEK
K1553.20584	trafikrött RAL 3020	M5	7,5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	46,08 SEK
K1553.20684	trafikrött RAL 3020	M6	9	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	46,08 SEK
K1553.20884	trafikrött RAL 3020	M8	9	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	46,08 SEK
