Excenterspännare i stål med innergänga, tryckbricka i plast

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Låsspakar, spännspakar, excenterspännare
    - Excenterspännare
      - Excenterspännare stål, med inner- och yttergänga

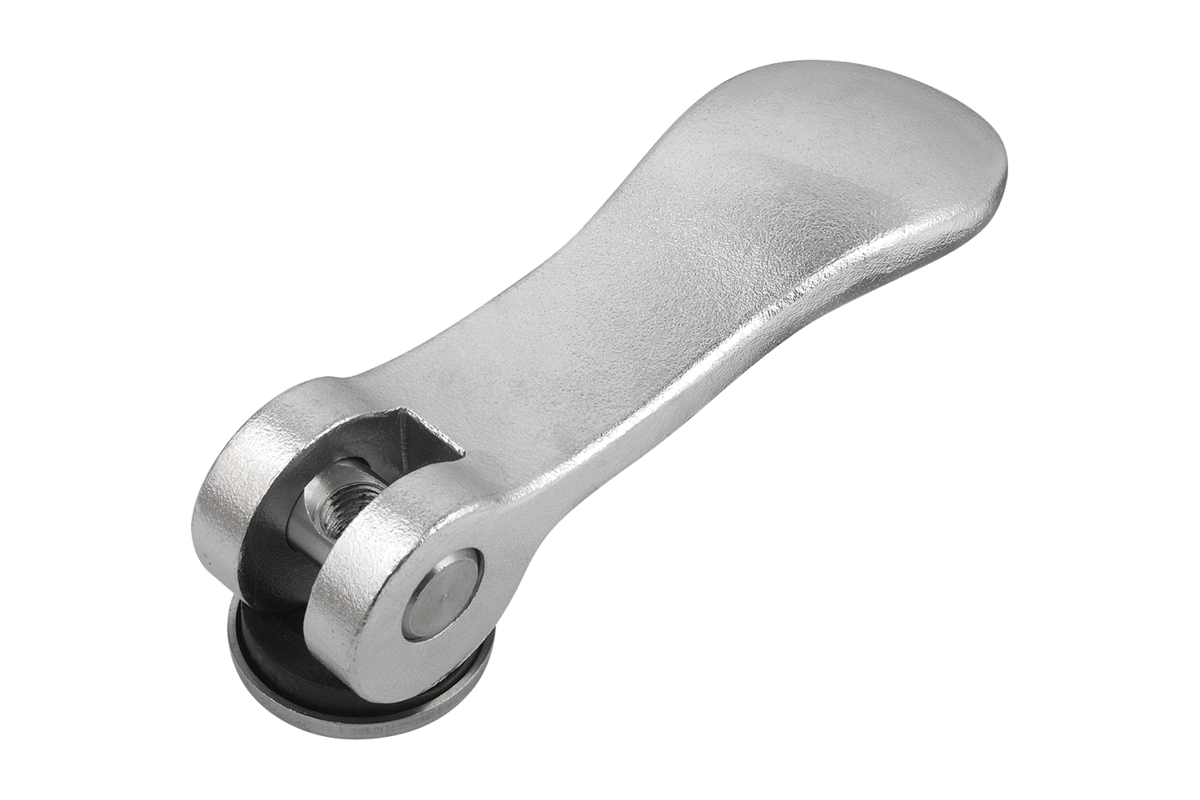

        Excenterspännare i stål med innergänga, tryckbricka i plast

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Gripspak i stål 1.0401.
Tryckbricka i glasfiberförstärkt plast PA 66 GF 35-X.
Axelbult i rostfritt stål 1.4305.
Stiftskruv och bricka i stål, hållfasthetsklass 5.8.

Utförande:Gripspak, stiftskruv och bricka blåkromaterade.
Tryckbricka svart.
Axelbult blank.Anmärkning:Plast har en tendens att krypa under belastning (retardation).Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0788_IG Excenterspännare i stål med innergänga, tryckbricka i plast

228 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	D	D1	D2	B	B1	H	H1	A	A1	Slag S	Spännkraft F kN	Handkraft FH N	Pris
K0788.1502205	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	76,64 SEK
K0788.1502206	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	76,64 SEK
K0788.2502208	M8	27,1	11	33,2	24	18	28,5	96	108	1,5	8	350	134,72 SEK
