Artikelbeskrivning/produktbilder

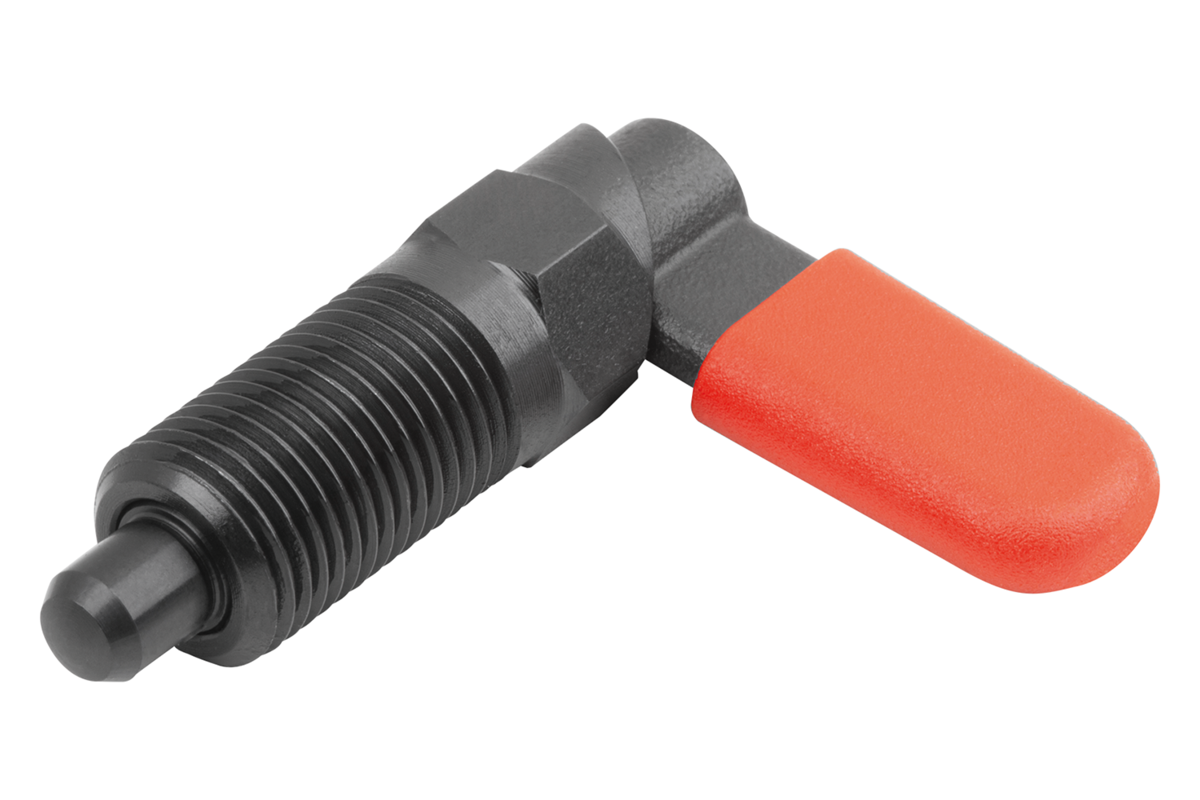

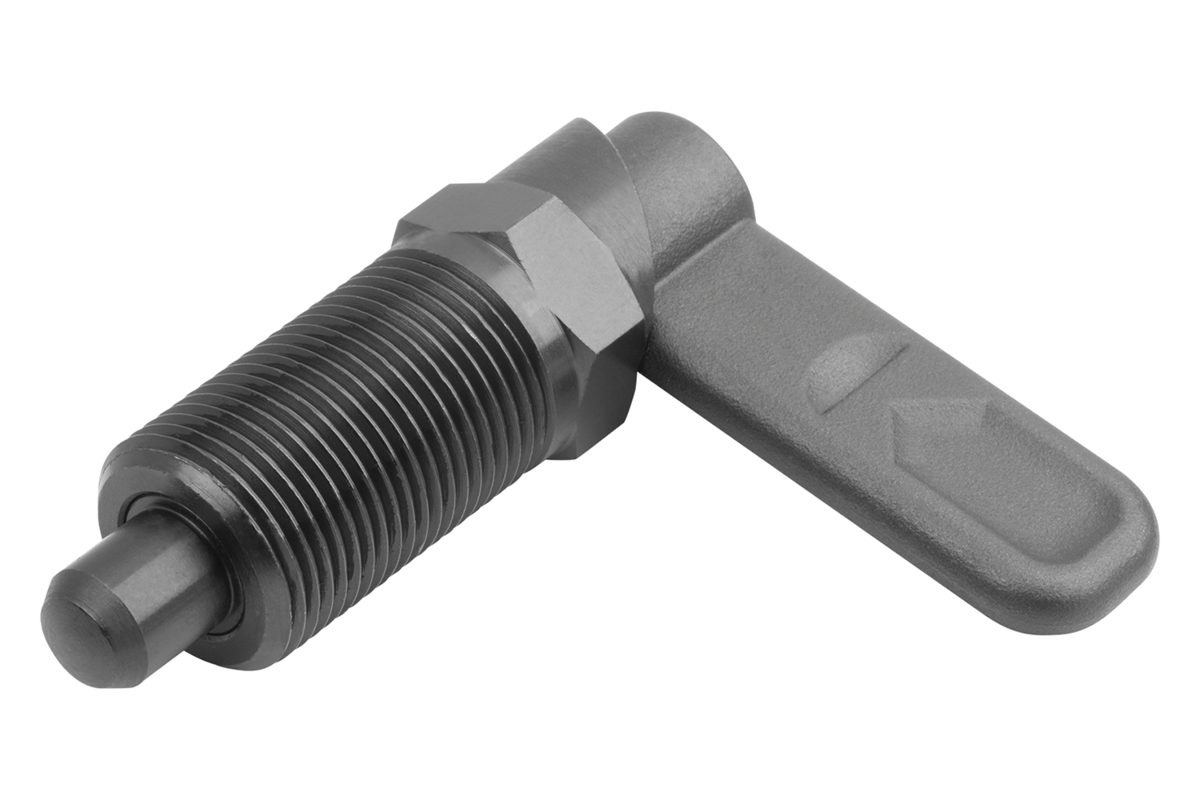

BeskrivningProduktbeskrivning:Spärreglar används där spärrläget inte får förändras av tvärgående krafter.
När man vrider regeln 180° dras låsstiftet in, så att spärrläget kan ändras.
Regeln hålls kvar i detta läge av en skåra och därmed förblir låsstiftet indraget.
Material:Regel 1.0503.
Gängad hylsa och låsstift 1.0718.
Tryckfjäder 1.4310.
Regellock av termoplast PA.
Utförande:Gängad hylsa och brunerad regel.
Låsstift härdat, slipat och brunerat.
Blank tryckfjäder.
Regellock i olika färger:
- svartgrå RAL 7021.
- orange RAL 2004.
- rapsgul RAL 1021.
- signalröd RAL 3020.
- grön RAL 6032.
- trafikblå RAL 5017.
- ljusgrå RAL 7035.
Fördelar:När man vrider regeln 180° dras låsstiftet in.
Alternativ med färgade regellock av plast.
Hylsa med sexkant används som monteringshjälp.
På begäran:Specialutföranden.
Tillbehör:Fästdelar K0638.
Positioneringsbussning K1290, K1839, K1840.
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K1679_C Spärregel med sexkant, form C 216 kB

Ritningar

Spärregel
med sexkant, form C

Artikelval/-filter.

Beställningsnr.FormFärg
komponent
DD1D2LL1L3BB1HF x 30°SW1Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K1679.060410Csvartgrå RAL 70214M101039,526,31510,94,96110814 110,77 SEK
K1679.060510Csvartgrå RAL 70215M101039,526,31510,94,961,310814 110,77 SEK
K1679.060610Csvartgrå RAL 70216M101039,526,31510,94,961,810814 110,77 SEK
K1679.0604101Csvartgrå RAL 70214M10x11039,526,31510,94,96110814 110,77 SEK
K1679.0605101Csvartgrå RAL 70215M10x11039,526,31510,94,961,310814 110,77 SEK
K1679.0606101Csvartgrå RAL 70216M10x11039,526,31510,94,961,810814 110,77 SEK
K1679.060512Csvartgrå RAL 70215M121248,431,11912,95,781,312815 113,15 SEK
K1679.060612Csvartgrå RAL 70216M121248,431,11912,95,781,812815 113,15 SEK
K1679.060812Csvartgrå RAL 70218M121248,431,11912,95,782,312815 113,15 SEK
K1679.0605121Csvartgrå RAL 70215M12x1,51248,431,11912,95,781,312815 113,15 SEK
K1679.0606121Csvartgrå RAL 70216M12x1,51248,431,11912,95,781,812815 113,15 SEK
K1679.0608121Csvartgrå RAL 70218M12x1,51248,431,11912,95,782,312815 113,15 SEK
K1679.060616Csvartgrå RAL 70216M161662,341,52616,67101,8161535 135,19 SEK
K1679.060816Csvartgrå RAL 70218M161662,341,52616,67102,3161535 135,19 SEK
K1679.061016Csvartgrå RAL 702110M161662,341,52616,67102,8161535 135,19 SEK
K1679.0606161Csvartgrå RAL 70216M16x1,51662,341,52616,67101,8161535 135,19 SEK
K1679.0608161Csvartgrå RAL 70218M16x1,51662,341,52616,67102,3161535 135,19 SEK
K1679.0610161Csvartgrå RAL 702110M16x1,51662,341,52616,67102,8161535 135,19 SEK
K1679.060820Csvartgrå RAL 70218M202072,351,33020,58,5122,3202060 153,33 SEK
K1679.061020Csvartgrå RAL 702110M202072,351,33020,58,5122,8202060 153,33 SEK
K1679.061220Csvartgrå RAL 702112M202072,351,33020,58,5123202060 153,33 SEK
K1679.0608201Csvartgrå RAL 70218M20x1,52072,351,33020,58,5122,3202060 153,33 SEK
K1679.0610201Csvartgrå RAL 702110M20x1,52072,351,33020,58,5122,8202060 153,33 SEK
K1679.0612201Csvartgrå RAL 702112M20x1,52072,351,33020,58,5123202060 153,33 SEK
K1679.0604102Cren orange RAL 20044M101039,526,31510,94,96110814 110,77 SEK
K1679.0605102Cren orange RAL 20045M101039,526,31510,94,961,310814 110,77 SEK
K1679.0606102Cren orange RAL 20046M101039,526,31510,94,961,810814 110,77 SEK
K1679.06041012Cren orange RAL 20044M10x11039,526,31510,94,96110814 110,77 SEK
K1679.06051012Cren orange RAL 20045M10x11039,526,31510,94,961,310814 110,77 SEK
K1679.06061012Cren orange RAL 20046M10x11039,526,31510,94,961,810814 110,77 SEK
K1679.0605122Cren orange RAL 20045M121248,431,11912,95,781,312815 113,15 SEK
K1679.0606122Cren orange RAL 20046M121248,431,11912,95,781,812815 113,15 SEK
K1679.0608122Cren orange RAL 20048M121248,431,11912,95,782,312815 113,15 SEK
K1679.06051212Cren orange RAL 20045M12x1,51248,431,11912,95,781,312815 113,15 SEK
K1679.06061212Cren orange RAL 20046M12x1,51248,431,11912,95,781,812815 113,15 SEK
K1679.06081212Cren orange RAL 20048M12x1,51248,431,11912,95,782,312815 113,15 SEK
K1679.0606162Cren orange RAL 20046M161662,341,52616,67101,8161535 135,19 SEK
K1679.0608162Cren orange RAL 20048M161662,341,52616,67102,3161535 135,19 SEK
K1679.0610162Cren orange RAL 200410M161662,341,52616,67102,8161535 135,19 SEK
K1679.06061612Cren orange RAL 20046M16x1,51662,341,52616,67101,8161535 135,19 SEK
K1679.06081612Cren orange RAL 20048M16x1,51662,341,52616,67102,3161535 135,19 SEK
K1679.06101612Cren orange RAL 200410M16x1,51662,341,52616,67102,8161535 135,19 SEK
K1679.0608202Cren orange RAL 20048M202072,351,33020,58,5122,3202060 153,33 SEK
K1679.0610202Cren orange RAL 200410M202072,351,33020,58,5122,8202060 153,33 SEK
K1679.0612202Cren orange RAL 200412M202072,351,33020,58,5123202060 153,33 SEK
K1679.06082012Cren orange RAL 20048M20x1,52072,351,33020,58,5122,3202060 153,33 SEK
K1679.06102012Cren orange RAL 200410M20x1,52072,351,33020,58,5122,8202060 153,33 SEK
K1679.06122012Cren orange RAL 200412M20x1,52072,351,33020,58,5123202060 153,33 SEK
K1679.06041016Crapsgul RAL 10214M101039,526,31510,94,96110814 110,77 SEK
K1679.06051016Crapsgul RAL 10215M101039,526,31510,94,961,310814 110,77 SEK
K1679.06061016Crapsgul RAL 10216M101039,526,31510,94,961,810814 110,77 SEK
K1679.060410116Crapsgul RAL 10214M10x11039,526,31510,94,96110814 110,77 SEK
K1679.060510116Crapsgul RAL 10215M10x11039,526,31510,94,961,310814 110,77 SEK
K1679.060610116Crapsgul RAL 10216M10x11039,526,31510,94,961,810814 110,77 SEK
K1679.06051216Crapsgul RAL 10215M121248,431,11912,95,781,312815 113,15 SEK
K1679.06061216Crapsgul RAL 10216M121248,431,11912,95,781,812815 113,15 SEK
K1679.06081216Crapsgul RAL 10218M121248,431,11912,95,782,312815 113,15 SEK
K1679.060512116Crapsgul RAL 10215M12x1,51248,431,11912,95,781,312815 113,15 SEK
K1679.060612116Crapsgul RAL 10216M12x1,51248,431,11912,95,781,812815 113,15 SEK
K1679.060812116Crapsgul RAL 10218M12x1,51248,431,11912,95,782,312815 113,15 SEK
K1679.06061616Crapsgul RAL 10216M161662,341,52616,67101,8161535 135,19 SEK
K1679.06081616Crapsgul RAL 10218M161662,341,52616,67102,3161535 135,19 SEK
K1679.06101616Crapsgul RAL 102110M161662,341,52616,67102,8161535 135,19 SEK
K1679.060616116Crapsgul RAL 10216M16x1,51662,341,52616,67101,8161535 135,19 SEK
K1679.060816116Crapsgul RAL 10218M16x1,51662,341,52616,67102,3161535 135,19 SEK
K1679.061016116Crapsgul RAL 102110M16x1,51662,341,52616,67102,8161535 135,19 SEK
K1679.06082016Crapsgul RAL 10218M202072,351,33020,58,5122,3202060 153,33 SEK
K1679.06102016Crapsgul RAL 102110M202072,351,33020,58,5122,8202060 153,33 SEK
K1679.06122016Crapsgul RAL 102112M202072,351,33020,58,5123202060 153,33 SEK
K1679.060820116Crapsgul RAL 10218M20x1,52072,351,33020,58,5122,3202060 153,33 SEK
K1679.061020116Crapsgul RAL 102110M20x1,52072,351,33020,58,5122,8202060 153,33 SEK
K1679.061220116Crapsgul RAL 102112M20x1,52072,351,33020,58,5123202060 153,33 SEK
K1679.06041084Ctrafikrött RAL 30204M101039,526,31510,94,96110814 110,77 SEK
K1679.06051084Ctrafikrött RAL 30205M101039,526,31510,94,961,310814 110,77 SEK
K1679.06061084Ctrafikrött RAL 30206M101039,526,31510,94,961,810814 110,77 SEK
K1679.060410184Ctrafikrött RAL 30204M10x11039,526,31510,94,96110814 110,77 SEK
K1679.060510184Ctrafikrött RAL 30205M10x11039,526,31510,94,961,310814 110,77 SEK
K1679.060610184Ctrafikrött RAL 30206M10x11039,526,31510,94,961,810814 110,77 SEK
K1679.06051284Ctrafikrött RAL 30205M121248,431,11912,95,781,312815 113,15 SEK
K1679.06061284Ctrafikrött RAL 30206M121248,431,11912,95,781,812815 113,15 SEK
K1679.06081284Ctrafikrött RAL 30208M121248,431,11912,95,782,312815 113,15 SEK
K1679.060512184Ctrafikrött RAL 30205M12x1,51248,431,11912,95,781,312815 113,15 SEK
K1679.060612184Ctrafikrött RAL 30206M12x1,51248,431,11912,95,781,812815 113,15 SEK
K1679.060812184Ctrafikrött RAL 30208M12x1,51248,431,11912,95,782,312815 113,15 SEK
K1679.06061684Ctrafikrött RAL 30206M161662,341,52616,67101,8161535 135,19 SEK
K1679.06081684Ctrafikrött RAL 30208M161662,341,52616,67102,3161535 135,19 SEK
K1679.06101684Ctrafikrött RAL 302010M161662,341,52616,67102,8161535 135,19 SEK
K1679.060616184Ctrafikrött RAL 30206M16x1,51662,341,52616,67101,8161535 135,19 SEK
K1679.060816184Ctrafikrött RAL 30208M16x1,51662,341,52616,67102,3161535 135,19 SEK
K1679.061016184Ctrafikrött RAL 302010M16x1,51662,341,52616,67102,8161535 135,19 SEK
K1679.06082084Ctrafikrött RAL 30208M202072,351,33020,58,5122,3202060 153,33 SEK
K1679.06102084Ctrafikrött RAL 302010M202072,351,33020,58,5122,8202060 153,33 SEK
K1679.06122084Ctrafikrött RAL 302012M202072,351,33020,58,5123202060 153,33 SEK
K1679.060820184Ctrafikrött RAL 30208M20x1,52072,351,33020,58,5122,3202060 153,33 SEK
K1679.061020184Ctrafikrött RAL 302010M20x1,52072,351,33020,58,5122,8202060 153,33 SEK
K1679.061220184Ctrafikrött RAL 302012M20x1,52072,351,33020,58,5123202060 153,33 SEK
K1679.06041086Csignalgrön RAL 60324M101039,526,31510,94,96110814 110,77 SEK
K1679.06051086Csignalgrön RAL 60325M101039,526,31510,94,961,310814 110,77 SEK
K1679.06061086Csignalgrön RAL 60326M101039,526,31510,94,961,810814 110,77 SEK
K1679.060410186Csignalgrön RAL 60324M10x11039,526,31510,94,96110814 110,77 SEK
K1679.060510186Csignalgrön RAL 60325M10x11039,526,31510,94,961,310814 110,77 SEK
K1679.060610186Csignalgrön RAL 60326M10x11039,526,31510,94,961,810814 110,77 SEK
K1679.06051286Csignalgrön RAL 60325M121248,431,11912,95,781,312815 113,15 SEK
K1679.06061286Csignalgrön RAL 60326M121248,431,11912,95,781,812815 113,15 SEK
K1679.06081286Csignalgrön RAL 60328M121248,431,11912,95,782,312815 113,15 SEK
K1679.060512186Csignalgrön RAL 60325M12x1,51248,431,11912,95,781,312815 113,15 SEK
K1679.060612186Csignalgrön RAL 60326M12x1,51248,431,11912,95,781,812815 113,15 SEK
K1679.060812186Csignalgrön RAL 60328M12x1,51248,431,11912,95,782,312815 113,15 SEK
K1679.06061686Csignalgrön RAL 60326M161662,341,52616,67101,8161535 135,19 SEK
K1679.06081686Csignalgrön RAL 60328M161662,341,52616,67102,3161535 135,19 SEK
K1679.06101686Csignalgrön RAL 603210M161662,341,52616,67102,8161535 135,19 SEK
K1679.060616186Csignalgrön RAL 60326M16x1,51662,341,52616,67101,8161535 135,19 SEK
K1679.060816186Csignalgrön RAL 60328M16x1,51662,341,52616,67102,3161535 135,19 SEK
K1679.061016186Csignalgrön RAL 603210M16x1,51662,341,52616,67102,8161535 135,19 SEK
K1679.06082086Csignalgrön RAL 60328M202072,351,33020,58,5122,3202060 153,33 SEK
K1679.06102086Csignalgrön RAL 603210M202072,351,33020,58,5122,8202060 153,33 SEK
K1679.06122086Csignalgrön RAL 603212M202072,351,33020,58,5123202060 153,33 SEK
K1679.060820186Csignalgrön RAL 60328M20x1,52072,351,33020,58,5122,3202060 153,33 SEK
K1679.061020186Csignalgrön RAL 603210M20x1,52072,351,33020,58,5122,8202060 153,33 SEK
K1679.061220186Csignalgrön RAL 603212M20x1,52072,351,33020,58,5123202060 153,33 SEK
K1679.06041087Ctrafikblå RAL 50174M101039,526,31510,94,96110814 110,77 SEK
K1679.06051087Ctrafikblå RAL 50175M101039,526,31510,94,961,310814 110,77 SEK
K1679.06061087Ctrafikblå RAL 50176M101039,526,31510,94,961,810814 110,77 SEK
K1679.060410187Ctrafikblå RAL 50174M10x11039,526,31510,94,96110814 110,77 SEK
K1679.060510187Ctrafikblå RAL 50175M10x11039,526,31510,94,961,310814 110,77 SEK
K1679.060610187Ctrafikblå RAL 50176M10x11039,526,31510,94,961,810814 110,77 SEK
K1679.06051287Ctrafikblå RAL 50175M121248,431,11912,95,781,312815 113,15 SEK
K1679.06061287Ctrafikblå RAL 50176M121248,431,11912,95,781,812815 113,15 SEK
K1679.06081287Ctrafikblå RAL 50178M121248,431,11912,95,782,312815 113,15 SEK
K1679.060512187Ctrafikblå RAL 50175M12x1,51248,431,11912,95,781,312815 113,15 SEK
K1679.060612187Ctrafikblå RAL 50176M12x1,51248,431,11912,95,781,812815 113,15 SEK
K1679.060812187Ctrafikblå RAL 50178M12x1,51248,431,11912,95,782,312815 113,15 SEK
K1679.06061687Ctrafikblå RAL 50176M161662,341,52616,67101,8161535 135,19 SEK
K1679.06081687Ctrafikblå RAL 50178M161662,341,52616,67102,3161535 135,19 SEK
K1679.06101687Ctrafikblå RAL 501710M161662,341,52616,67102,8161535 135,19 SEK
K1679.060616187Ctrafikblå RAL 50176M16x1,51662,341,52616,67101,8161535 135,19 SEK
K1679.060816187Ctrafikblå RAL 50178M16x1,51662,341,52616,67102,3161535 135,19 SEK
K1679.061016187Ctrafikblå RAL 501710M16x1,51662,341,52616,67102,8161535 135,19 SEK
K1679.06082087Ctrafikblå RAL 50178M202072,351,33020,58,5122,3202060 153,33 SEK
K1679.06102087Ctrafikblå RAL 501710M202072,351,33020,58,5122,8202060 153,33 SEK
K1679.06122087Ctrafikblå RAL 501712M202072,351,33020,58,5123202060 153,33 SEK
K1679.060820187Ctrafikblå RAL 50178M20x1,52072,351,33020,58,5122,3202060 153,33 SEK
K1679.061020187Ctrafikblå RAL 501710M20x1,52072,351,33020,58,5122,8202060 153,33 SEK
K1679.061220187Ctrafikblå RAL 501712M20x1,52072,351,33020,58,5123202060 153,33 SEK
K1679.06041088Cljusgrå RAL 70354M101039,526,31510,94,96110814 110,77 SEK
K1679.06051088Cljusgrå RAL 70355M101039,526,31510,94,961,310814 110,77 SEK
K1679.06061088Cljusgrå RAL 70356M101039,526,31510,94,961,810814 110,77 SEK
K1679.060410188Cljusgrå RAL 70354M10x11039,526,31510,94,96110814 110,77 SEK
K1679.060510188Cljusgrå RAL 70355M10x11039,526,31510,94,961,310814 110,77 SEK
K1679.060610188Cljusgrå RAL 70356M10x11039,526,31510,94,961,810814 110,77 SEK
K1679.06051288Cljusgrå RAL 70355M121248,431,11912,95,781,312815 113,15 SEK
K1679.06061288Cljusgrå RAL 70356M121248,431,11912,95,781,812815 113,15 SEK
K1679.06081288Cljusgrå RAL 70358M121248,431,11912,95,782,312815 113,15 SEK
K1679.060512188Cljusgrå RAL 70355M12x1,51248,431,11912,95,781,312815 113,15 SEK
K1679.060612188Cljusgrå RAL 70356M12x1,51248,431,11912,95,781,812815 113,15 SEK
K1679.060812188Cljusgrå RAL 70358M12x1,51248,431,11912,95,782,312815 113,15 SEK
K1679.06061688Cljusgrå RAL 70356M161662,341,52616,67101,8161535 135,19 SEK
K1679.06081688Cljusgrå RAL 70358M161662,341,52616,67102,3161535 135,19 SEK
K1679.06101688Cljusgrå RAL 703510M161662,341,52616,67102,8161535 135,19 SEK
K1679.060616188Cljusgrå RAL 70356M16x1,51662,341,52616,67101,8161535 135,19 SEK
K1679.060816188Cljusgrå RAL 70358M16x1,51662,341,52616,67102,3161535 135,19 SEK
K1679.061016188Cljusgrå RAL 703510M16x1,51662,341,52616,67102,8161535 135,19 SEK
K1679.06082088Cljusgrå RAL 70358M202072,351,33020,58,5122,3202060 153,33 SEK
K1679.06102088Cljusgrå RAL 703510M202072,351,33020,58,5122,8202060 153,33 SEK
K1679.06122088Cljusgrå RAL 703512M202072,351,33020,58,5123202060 153,33 SEK
K1679.060820188Cljusgrå RAL 70358M20x1,52072,351,33020,58,5122,3202060 153,33 SEK
K1679.061020188Cljusgrå RAL 703510M20x1,52072,351,33020,58,5122,8202060 153,33 SEK
K1679.061220188Cljusgrå RAL 703512M20x1,52072,351,33020,58,5123202060 153,33 SEK
Sök
Varukorg
Antal artiklar: 0
Summa: 0,00 SEK
Visa
Tillgänglighet
Här kan du kontrollera artiklarnas tillgänglighet.
Sverige
Sitemap Skriv ut Nyhetsbrev Top
Copyright © 2024 HEINRICH KIPP WERK GmbH & Co. KG · Med förbehåll för alla rättigheter. Tel. +46 54 565 500 · Fax +46 54 565 611 · info@kipp.se
