K0636Inställningsbultar utan fläns |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Stålutförande:
Låsstift härdat:
Hylsa 1.0403 svetsbar.
Låsstift hållfasthetsklass 5.8.
Utförande i rostfritt stål:
Låsstift härdat:
Hylsa 1.4301 svetsbar.
Låsstift 1.4034.
Låsstift ej härdat:
Hylsa 1.4301 svetsbar.
Låsstift 1.4305.
Nyckelring 1.4310, blank.Utförande:Stålutförande:
Låsstift härdat, slipat och brunerat.
Utförande i rostfritt stål:
Låsstift härdat, slipat och blankt.
Låsstift ej härdat, slipat och brunerat.Anmärkning:Inställningsbultarna används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget.
Nyckelringen kan användas för att manövrera inställningsbulten, till exempel automatiskt (programstyrt) med hjälp av en pneumatisk cylinder eller med fjärrmanövrering via bowdenkablar.
Vi rekommenderar att inställningsbulten gasbågssvetsas med en TIG-svets.På begäran:Specialutföranden.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
| Beställningsnr. | Material
grundkropp | Utförande

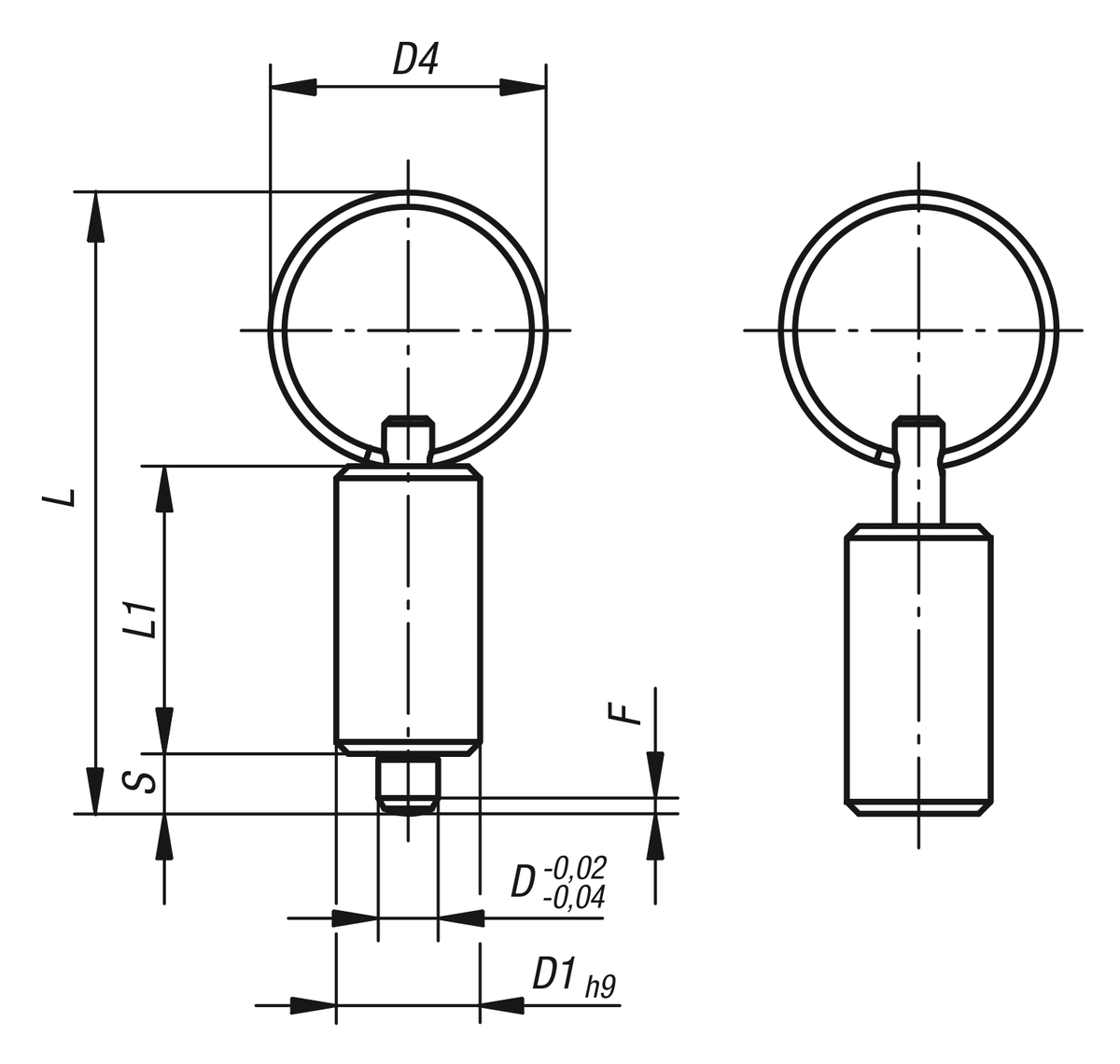

| D | D1 | D4 | L1 | H | F x 30° | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0636.4004 | Stål | härdat | 4 | 10 | 15 | 21 | 4 | 1 | 6 | 12 |  | | 50,83 SEK | | | K0636.4105 | Stål | härdat | 5 | 12 | 23 | 24 | 5 | 1,3 | 5 | 12 | | | 48,45 SEK | | | K0636.4206 | Stål | härdat | 6 | 14 | 23 | 28 | 6 | 1,8 | 6 | 14 | | | 53,68 SEK | | | K0636.4308 | Stål | härdat | 8 | 18 | 28 | 36 | 8 | 2,3 | 15 | 35 | | | 69,35 SEK | | | K0636.4410 | Stål | härdat | 10 | 22 | 28 | 40 | 10 | 2,8 | 15 | 34 | | | 106,31 SEK | | | K0636.04004 | Rostfritt stål | härdat | 4 | 10 | 15 | 21 | 4 | 1 | 6 | 12 | | | 86,26 SEK | | | K0636.04105 | Rostfritt stål | härdat | 5 | 12 | 23 | 24 | 5 | 1,3 | 5 | 12 | | | 82,18 SEK | | | K0636.04206 | Rostfritt stål | härdat | 6 | 14 | 23 | 28 | 6 | 1,8 | 6 | 14 | | | 93,67 SEK | | | K0636.04308 | Rostfritt stål | härdat | 8 | 18 | 28 | 36 | 8 | 2,3 | 15 | 35 | | | 124,45 SEK | | | K0636.04410 | Rostfritt stål | härdat | 10 | 22 | 28 | 40 | 10 | 2,8 | 15 | 34 | | | 196,84 SEK | | | K0636.14004 | Rostfritt stål | Ohärdat | 4 | 10 | 15 | 21 | 4 | 1 | 6 | 12 | | | 86,26 SEK | | | K0636.14105 | Rostfritt stål | Ohärdat | 5 | 12 | 23 | 24 | 5 | 1,3 | 5 | 12 | | | 82,18 SEK | | | K0636.14206 | Rostfritt stål | Ohärdat | 6 | 14 | 23 | 28 | 6 | 1,8 | 6 | 14 | | | 93,67 SEK | | | K0636.14308 | Rostfritt stål | Ohärdat | 8 | 18 | 28 | 36 | 8 | 2,3 | 15 | 35 | | | 124,45 SEK | | | K0636.14410 | Rostfritt stål | Ohärdat | 10 | 22 | 28 | 40 | 10 | 2,8 | 15 | 34 | | | 196,84 SEK | |
