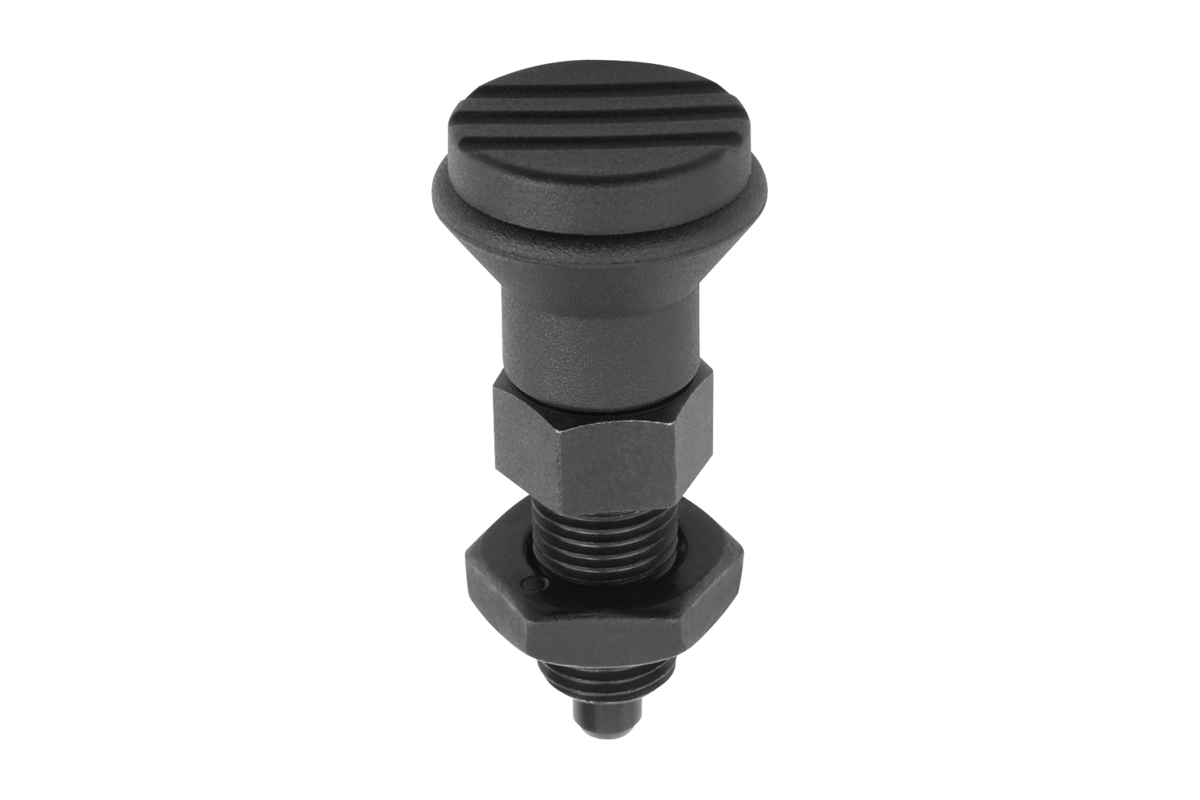

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stålkonstruktion:
Gängad hylsa och låsstift automatstål.

Konstruktion i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.

Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.

Svampformad knopp termoplast svartgrå.
Utförande:Stålutförande:
Gängad hylsa, brunerad.
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål:
Gängad hylsa, blank.
Låsstift härdat, slipat och blankt.
Låsstift ej härdat, slipat och brunerat.
Anmärkning:Inställningsbultarna används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget. Ska den vara urdragen en längre tid utan att låsstiftet hoppar tillbaka, så ska Form C eller Form D användas.På begäran:Specialutföranden.Tillbehör:Distansringar K0665Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0339_B Inställningsbultar, Form B 241 kB

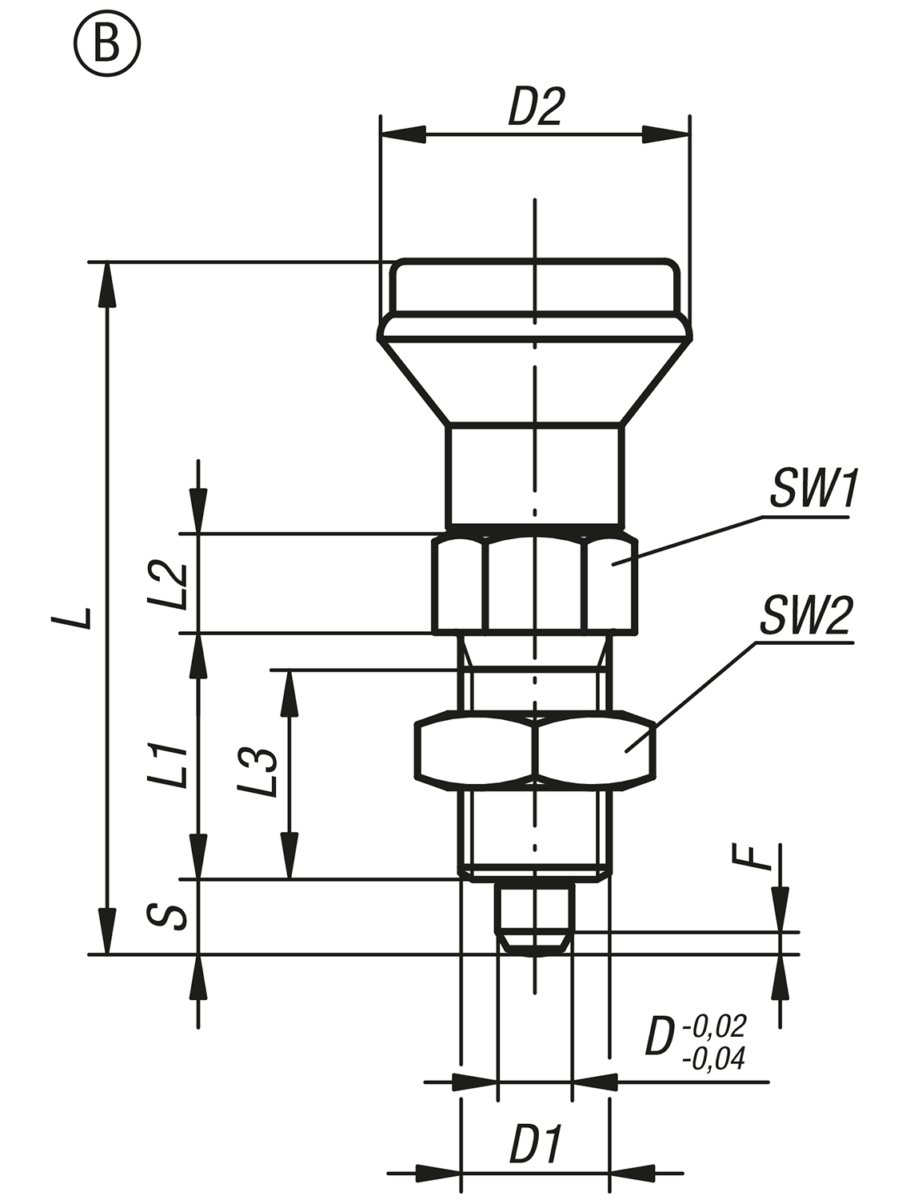

Ritningar

Inställningsbultar, Form B

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
LåsstiftDD1D2LL1L2L3Slag
S
SW1SW2F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K0339.2105Bstålhärdat5M10x1214717715513171,3512  62,04 SEK
K0339.2206Bstålhärdat6M12x1,5255620817614191,8614  68,88 SEK
K0339.2308Bstålhärdat8M16x1,53374261023819242,31535  85,41 SEK
K0339.2410Bstålhärdat10M20x1,533802812251022302,81534 91,20 SEK
K0339.02105Brostfritt stålhärdat5M10x1214717715513171,3512  106,02 SEK
K0339.02206Brostfritt stålhärdat6M12x1,5255620817614191,8614  124,74 SEK
K0339.02308Brostfritt stålhärdat8M16x1,53374261023819242,31535  158,27 SEK
K0339.02410Brostfritt stålhärdat10M20x1,533802812251022302,81534 165,02 SEK
K0339.12105Brostfritt stålohärdat5M10x1214717715513171,3512  106,02 SEK
K0339.12206Brostfritt stålohärdat6M12x1,5255620817614191,8614  124,74 SEK
K0339.12308Brostfritt stålohärdat8M16x1,53374261023819242,31535  158,27 SEK
K0339.12410Brostfritt stålohärdat10M20x1,533802812251022302,81534 165,02 SEK
